AWS EC2 Instsance 와탭 자동 등록
클라우드에서 작동하는 서비스가 많아지면서 부하 증감시 자동으로 scale out하는 기능이 대세로 자리잡고 있습니다. 클라우드 사용 비용을 낮추는데도 도움을 줄 수 있고 부하 증감에 대하여 서비스 안정성 및 품질을 높여줄 수 있기에 클라우드를 사용하게 하는 주요 동기중 하나라고 필자는 생각합니다.
AWS에서도 사용자가 웹 트래픽의 증감에 실시간으로 대처할 수 있도록 일찌감치 EC2 AutoScaleGroup - ASG 과 Elastic Load Balancer - ELB를 제공하고 있습니다. 이 경우에도 부하에 대응하여 작동하는 EC2 Instance들에 Guest OS 레벨 모니터링(와탭 같은)을 제공하려면 ASG Launch Configuration에 지정된 AMI가 Monitoring Agent를 내장하고 있어야 사용 가능합니다. 또 AWS AutoScaleGroup에서는 부하가 증감함에 따라 EC2 Instance가 삭제되는 경우 모니터링에서 서버 다운 알림을 막아 줄 있는 방법이 필요합니다. 그렇지 않다면 부하 감소로 인한 EC2 Instance Scale Down시에 모니터링(와탭)에서는 서버 다운알림이 발생하게 됩니다. 와탭에서는 이번에 사용자가 AMI에 내장하여 설치할 수 있도록 윈도우 버젼 Agent를 1.4.0으로 업데이트 하였습니다. 이것을 이용하여 어떻게 AWS ASG가 생성 삭제하는 EC2 Instance 를 와탭에 자동 등록/해지 할 수 있는지를 적어보겠습니다.

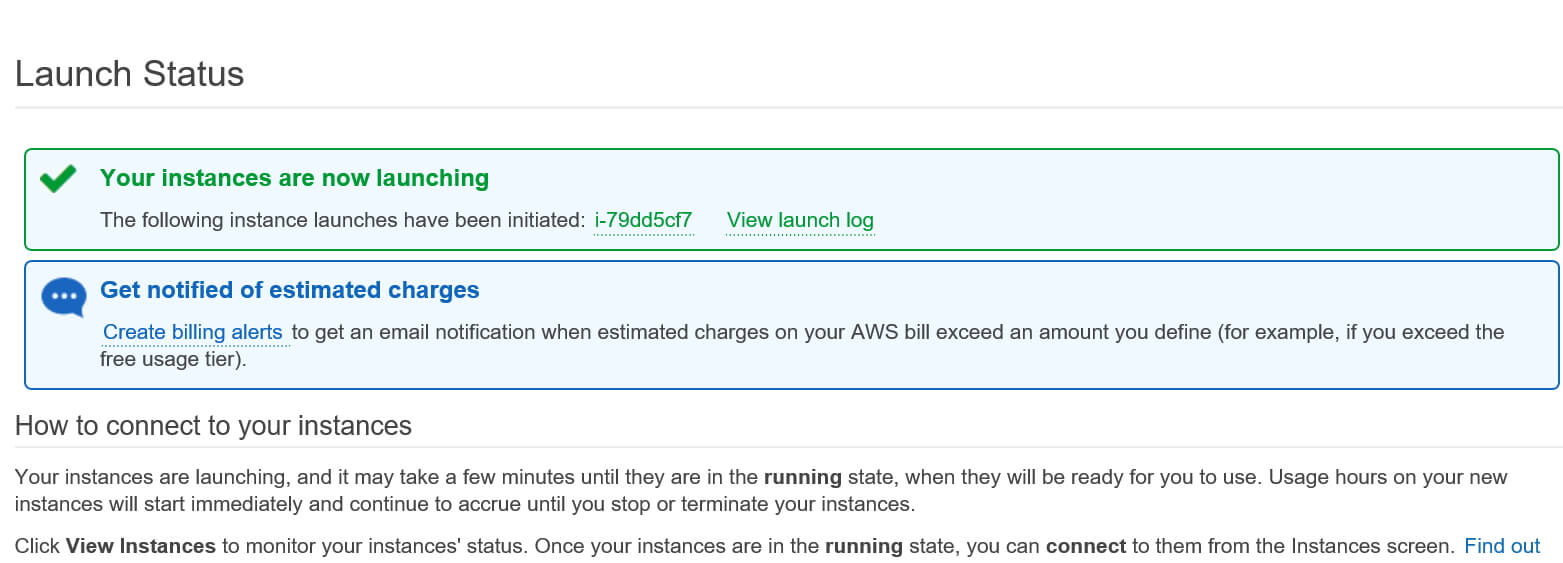

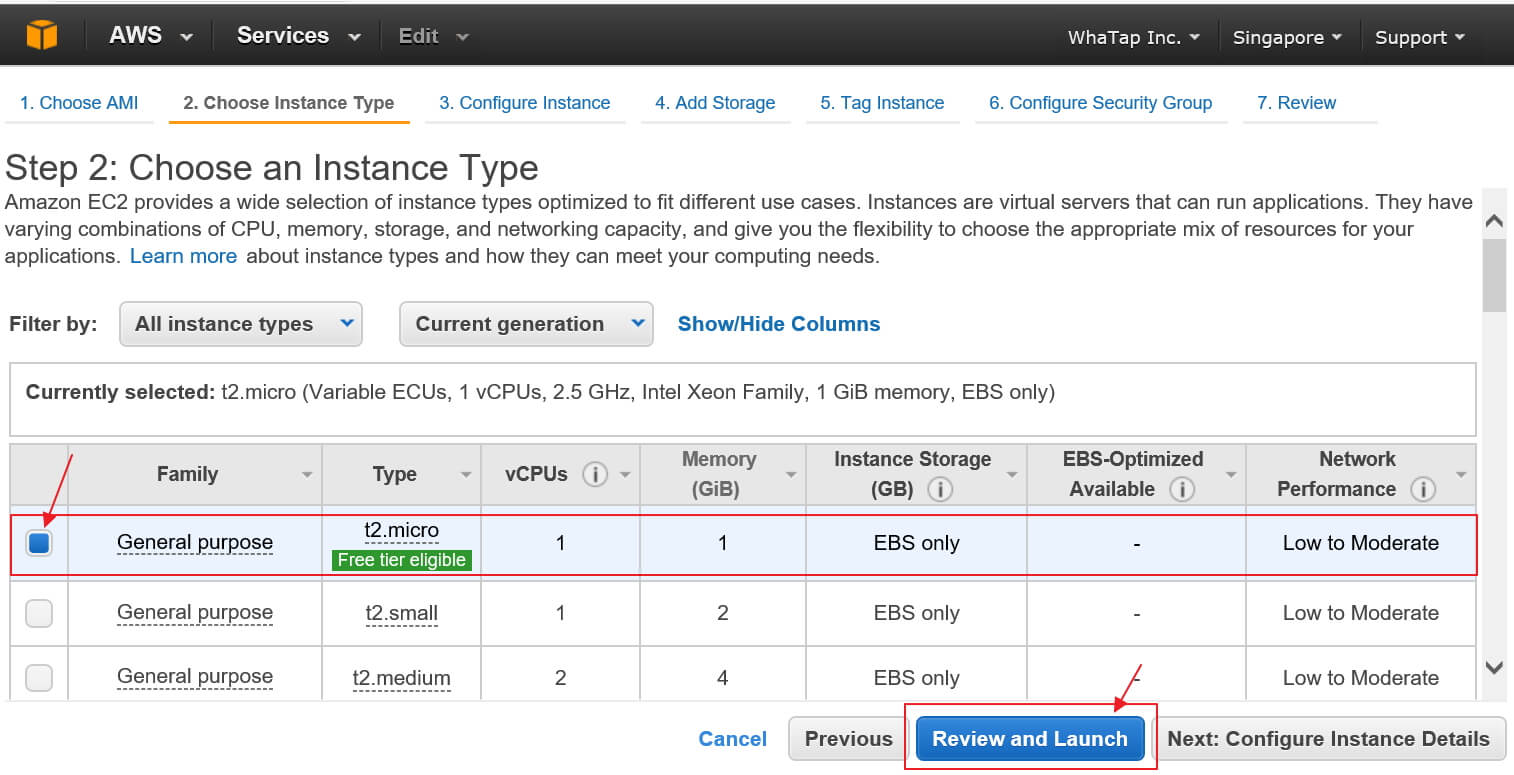

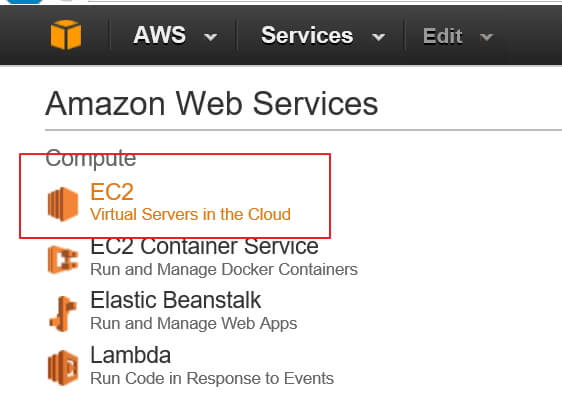

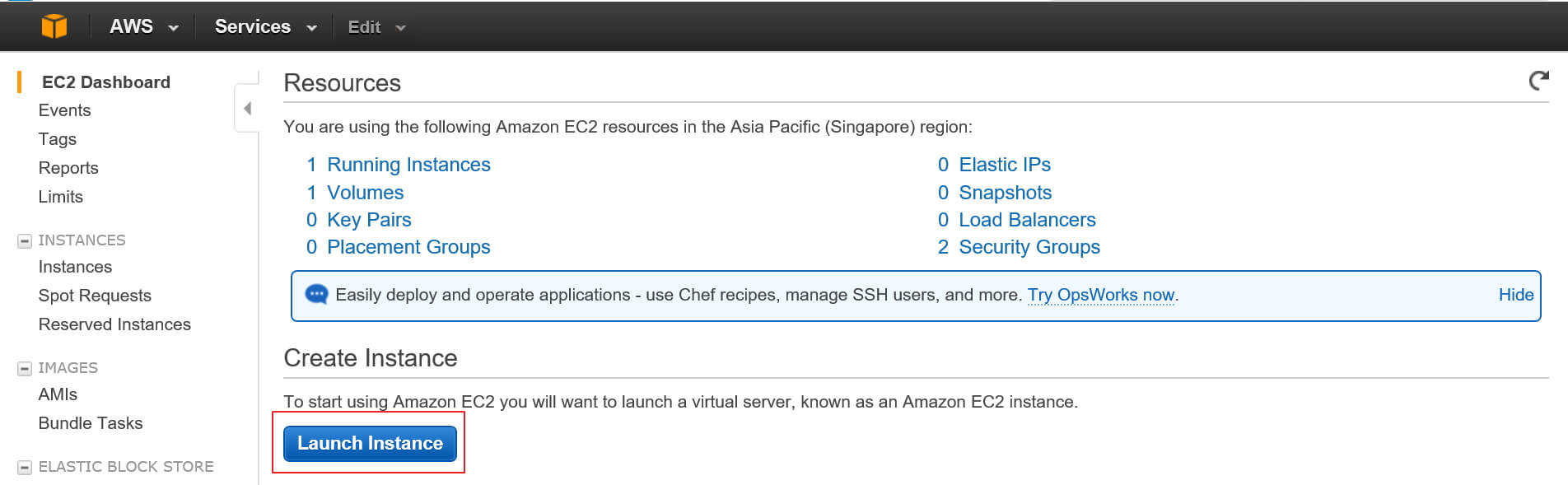

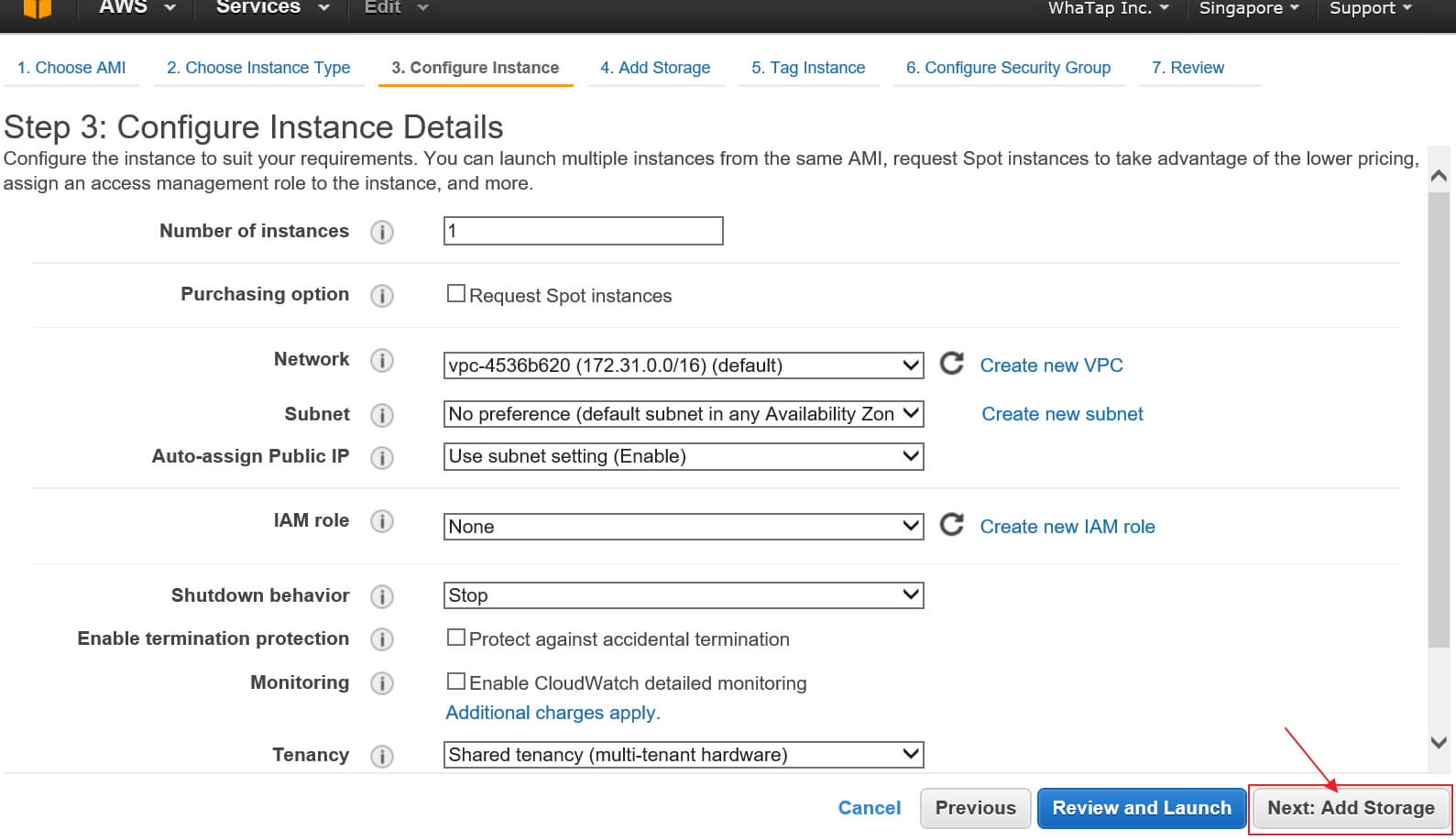

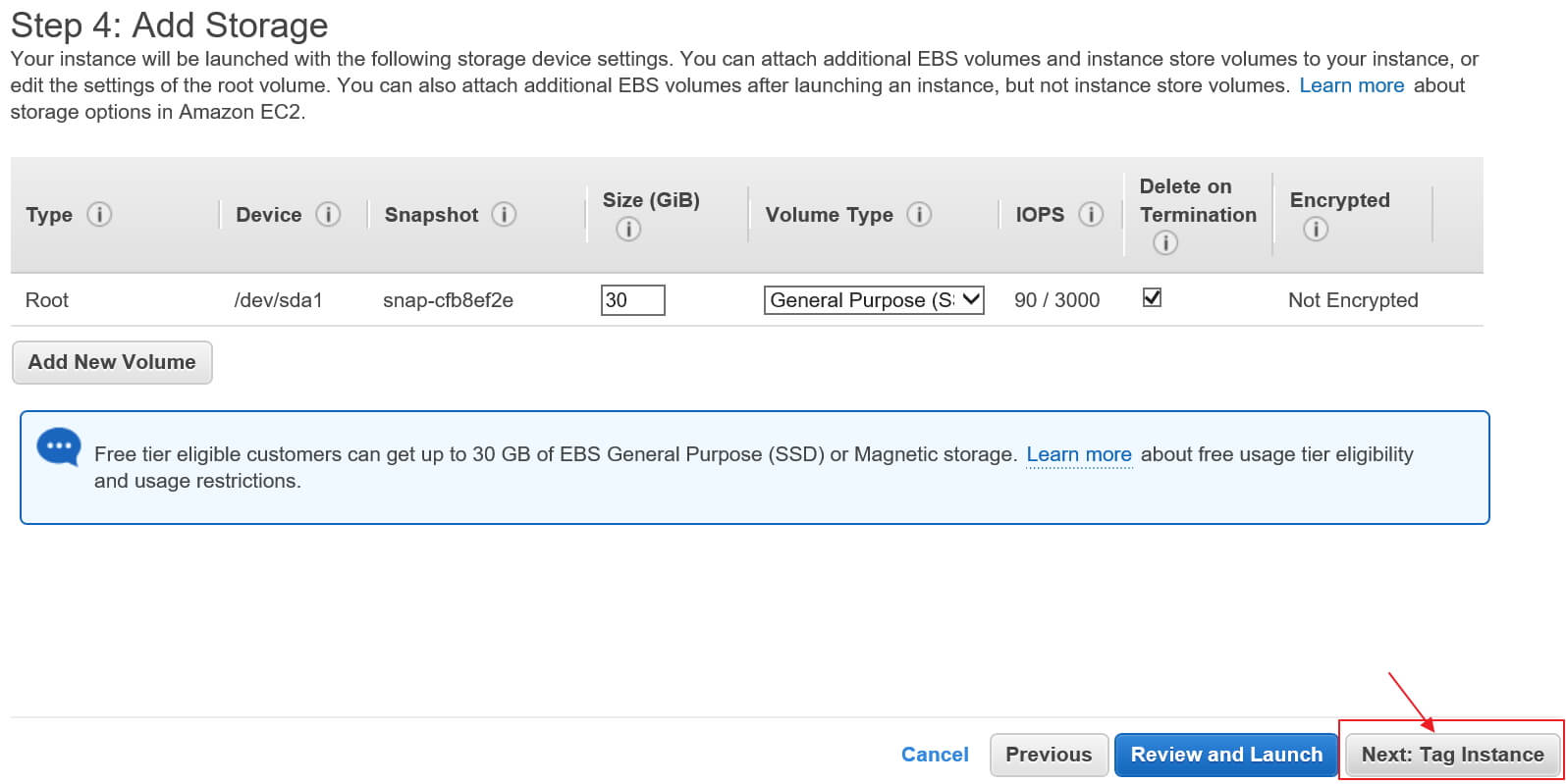

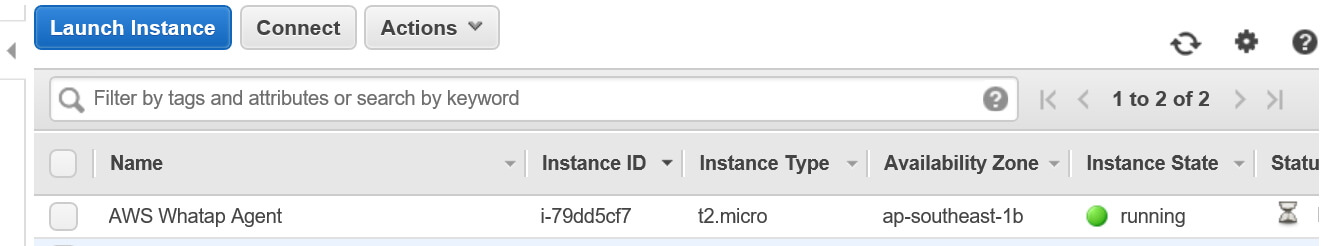

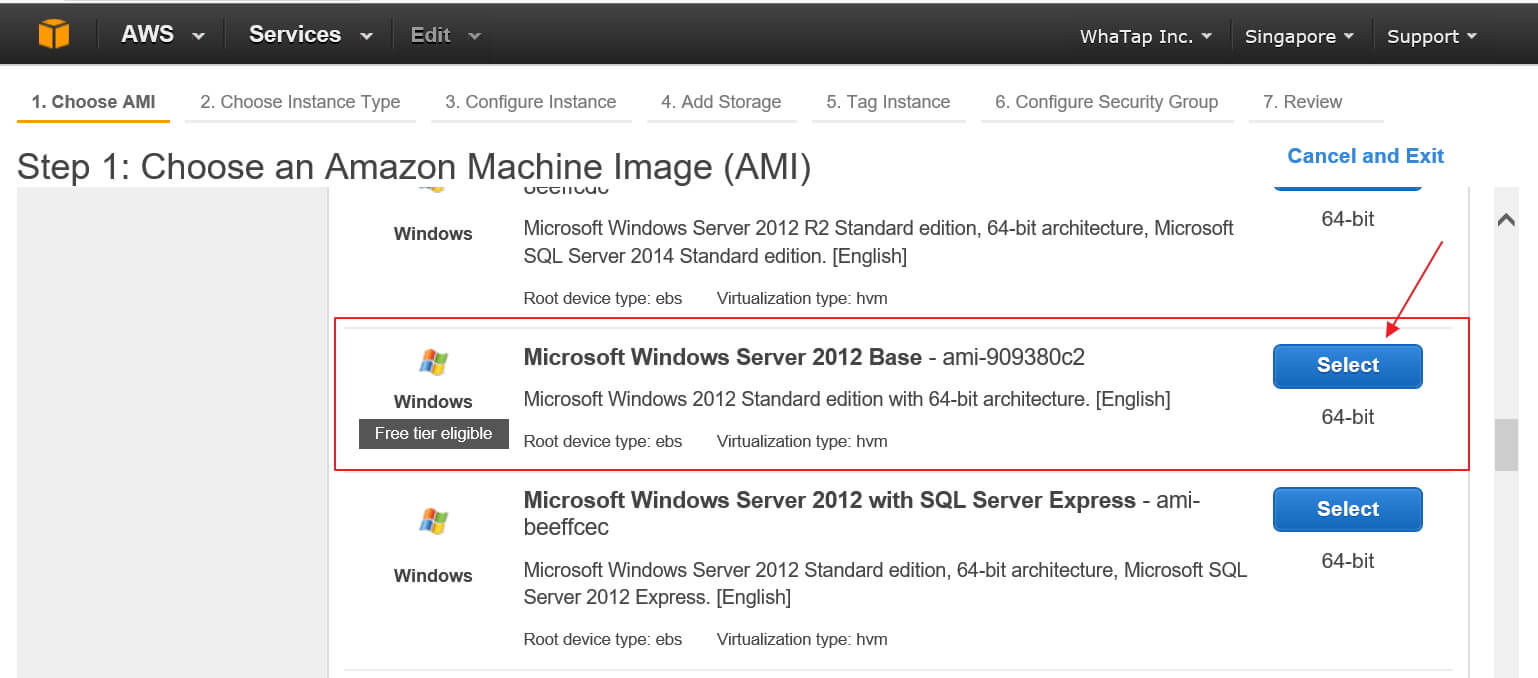

AWS Instance 생성

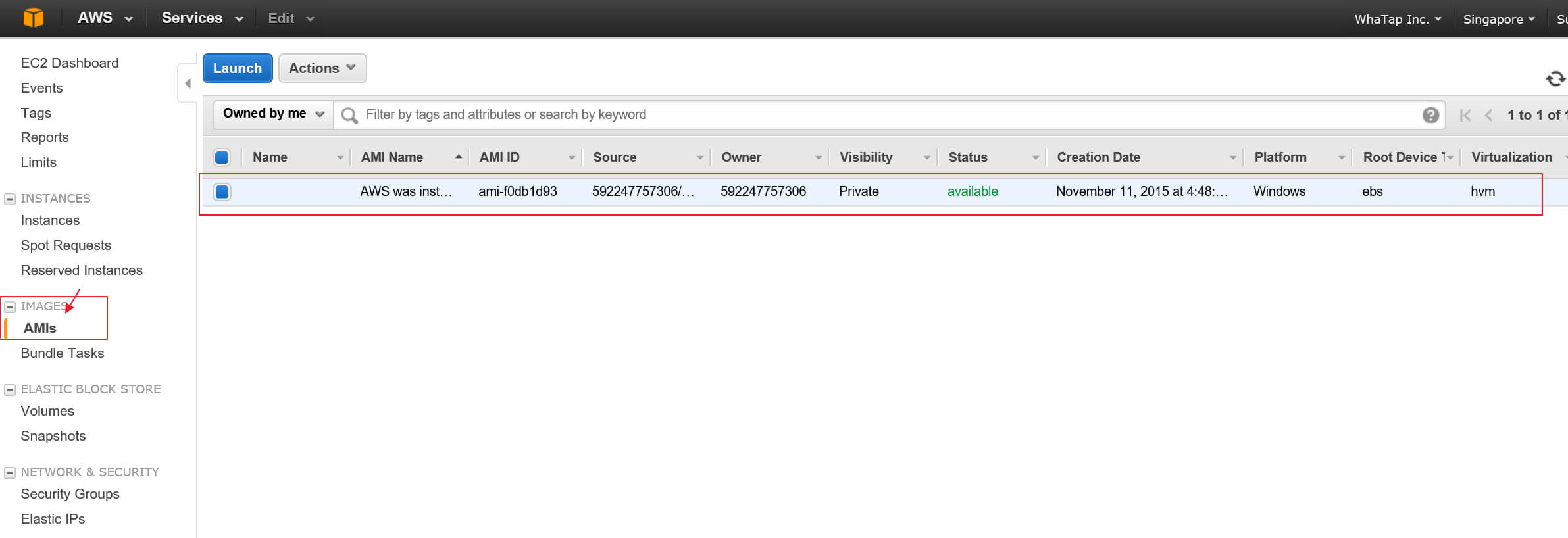

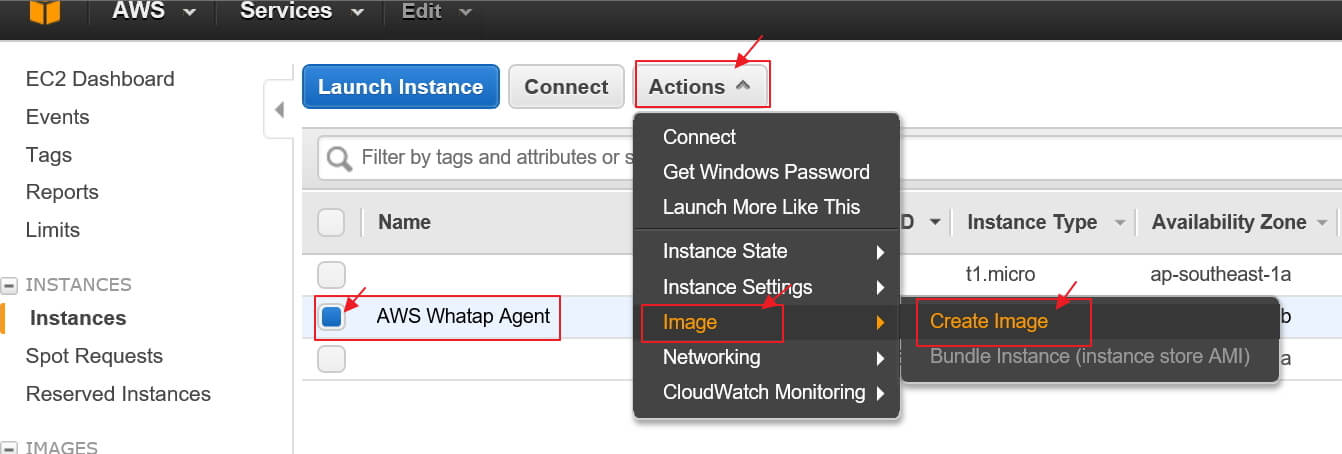

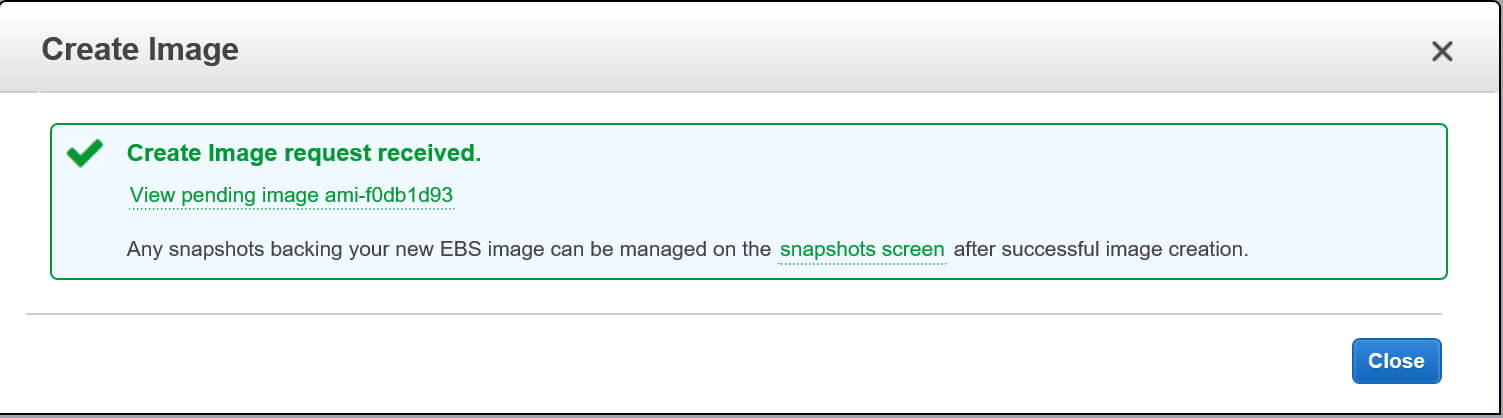

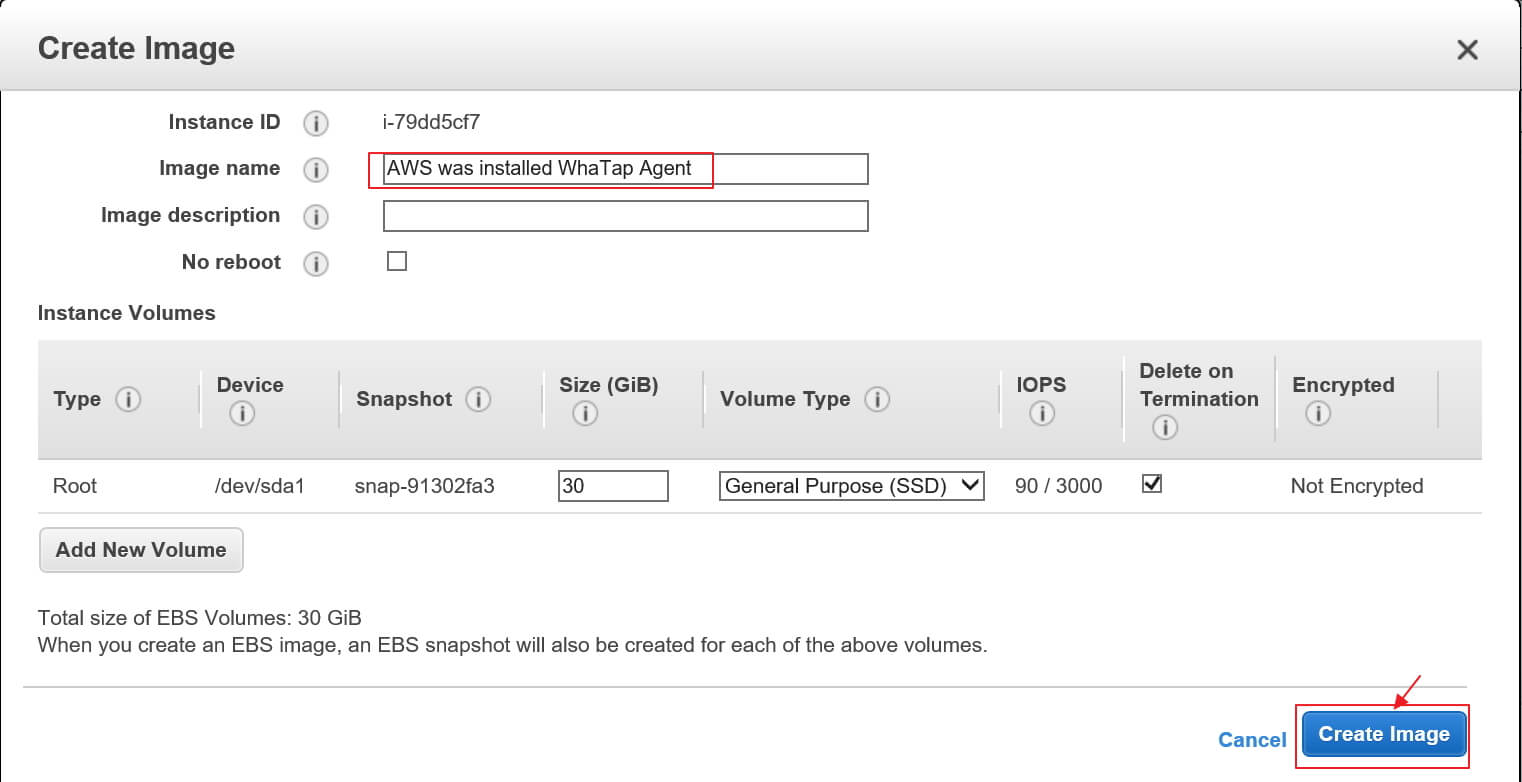

AWS Image 생성

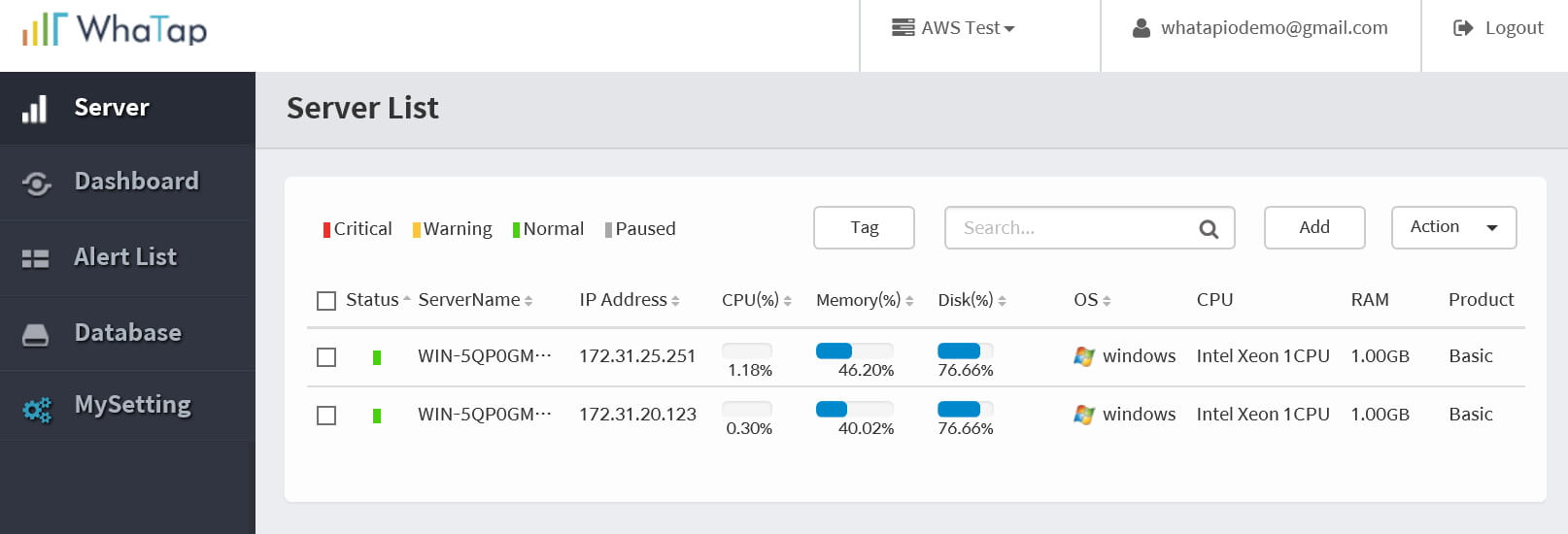

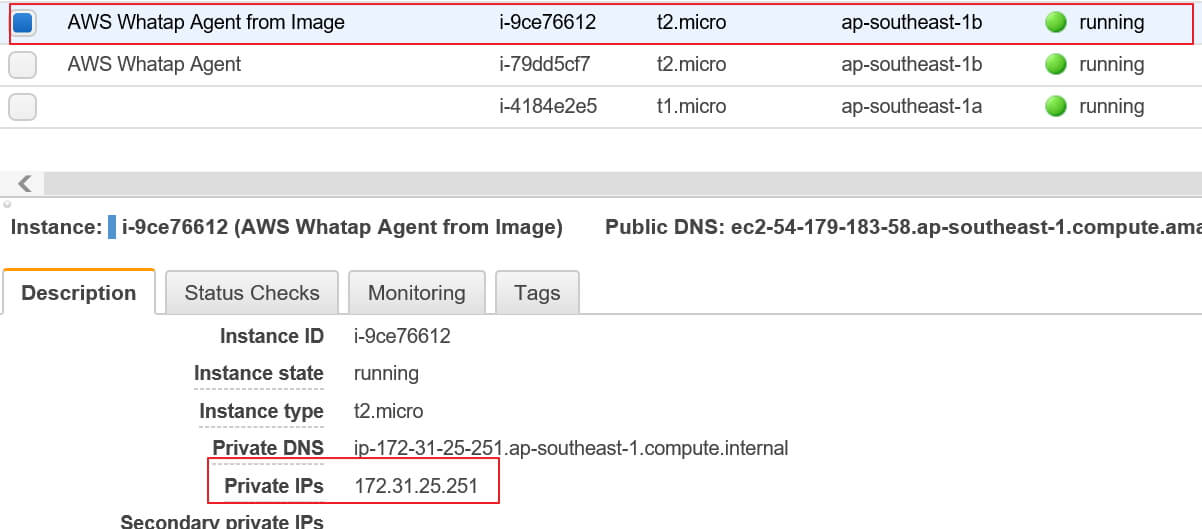

Whatap 서버리스트에서 자동으로 등록된 서버를 확인하실수 있습니다.
1. AWS Auto Scale Group - ASG 이란
ASG란 부하가 증감하는것에 비례하여 EC2 Instance 의 수를 조절하여 부하 증감에 자동 대응하는 시스템입니다.
Auto scaling group 생성
그러면 AutoScale Group 을 생성해보도록 하겠습니다.

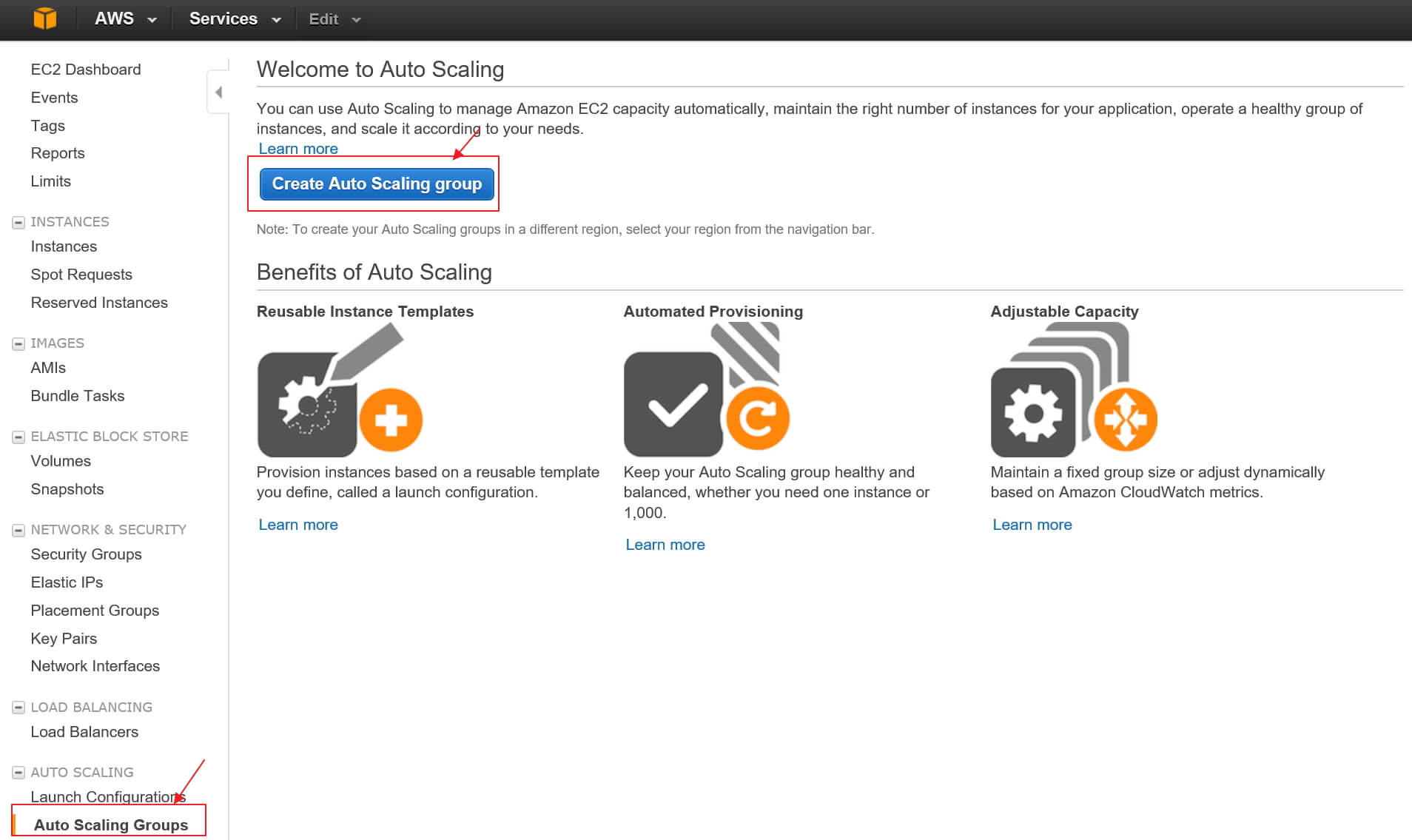

Create Auto Scaling group버튼을 클릭합니다.
AWS> AUTO SCALING>Auto Scaling Groups 에서 Create Auto Scaling group 버튼 을 클릭합니다.

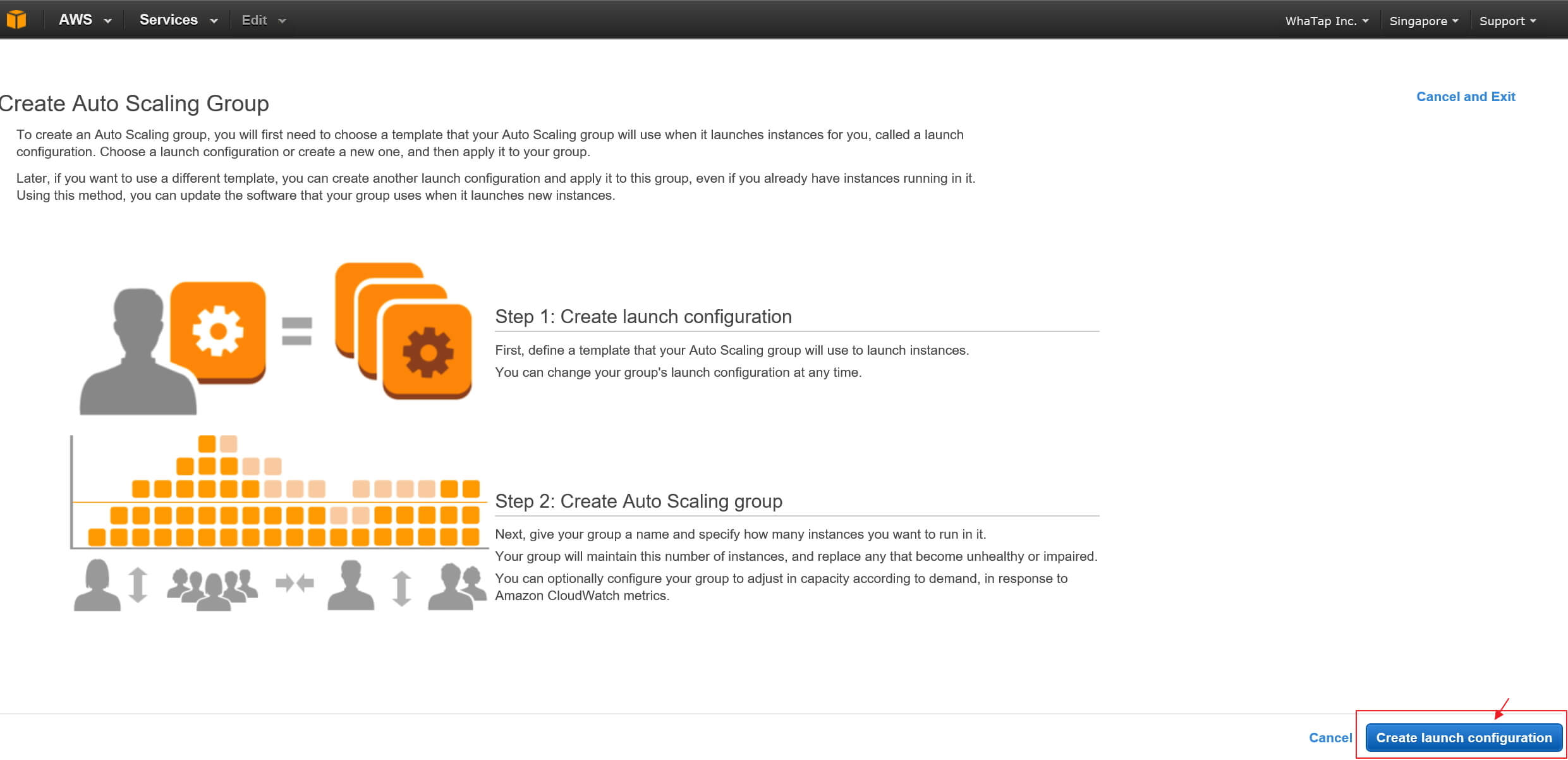

Create a new launch configuration을 선택하고 Next Step을 클릭합니다.

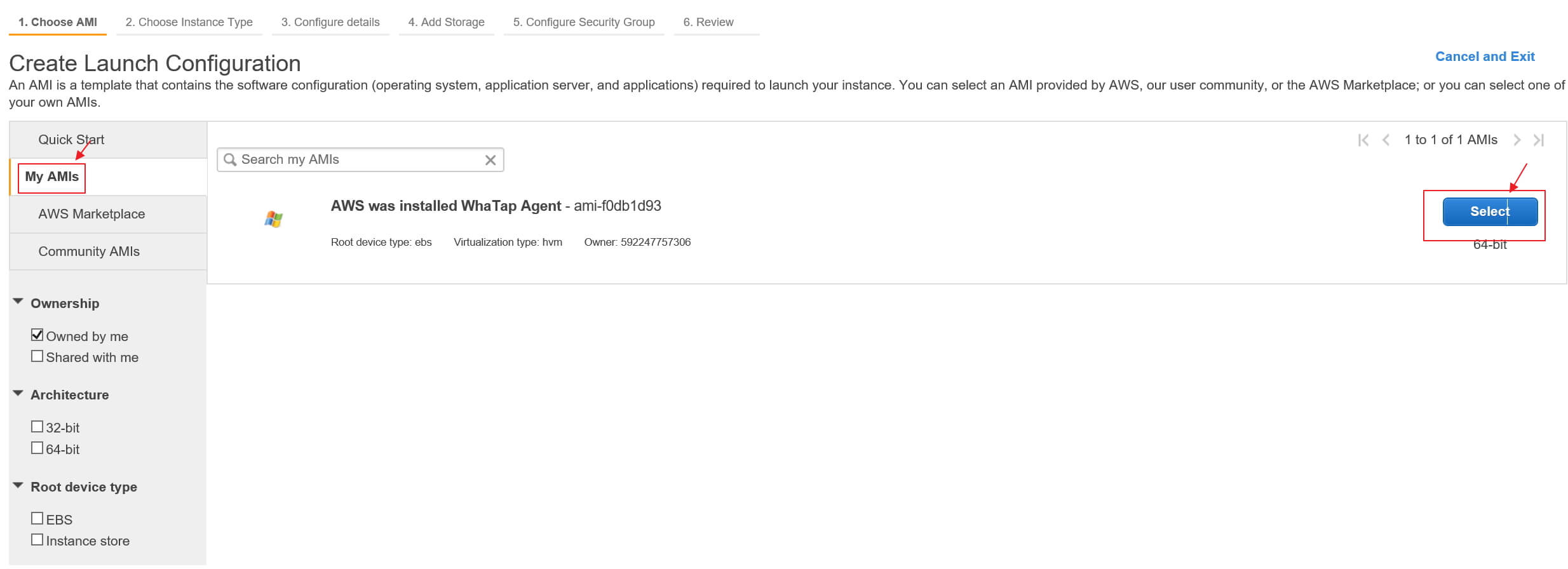

앞서 작성한 AMI 를 선택합니다. AMI가 탑재하고 있는 Application의 성능을 고려하여 적절히 선택합니다. CPU/Disk/Traffic 부하에 따라 Credit 이 떨어지지 않는 정도의 최하 Type이 적절할 수 있습니다.

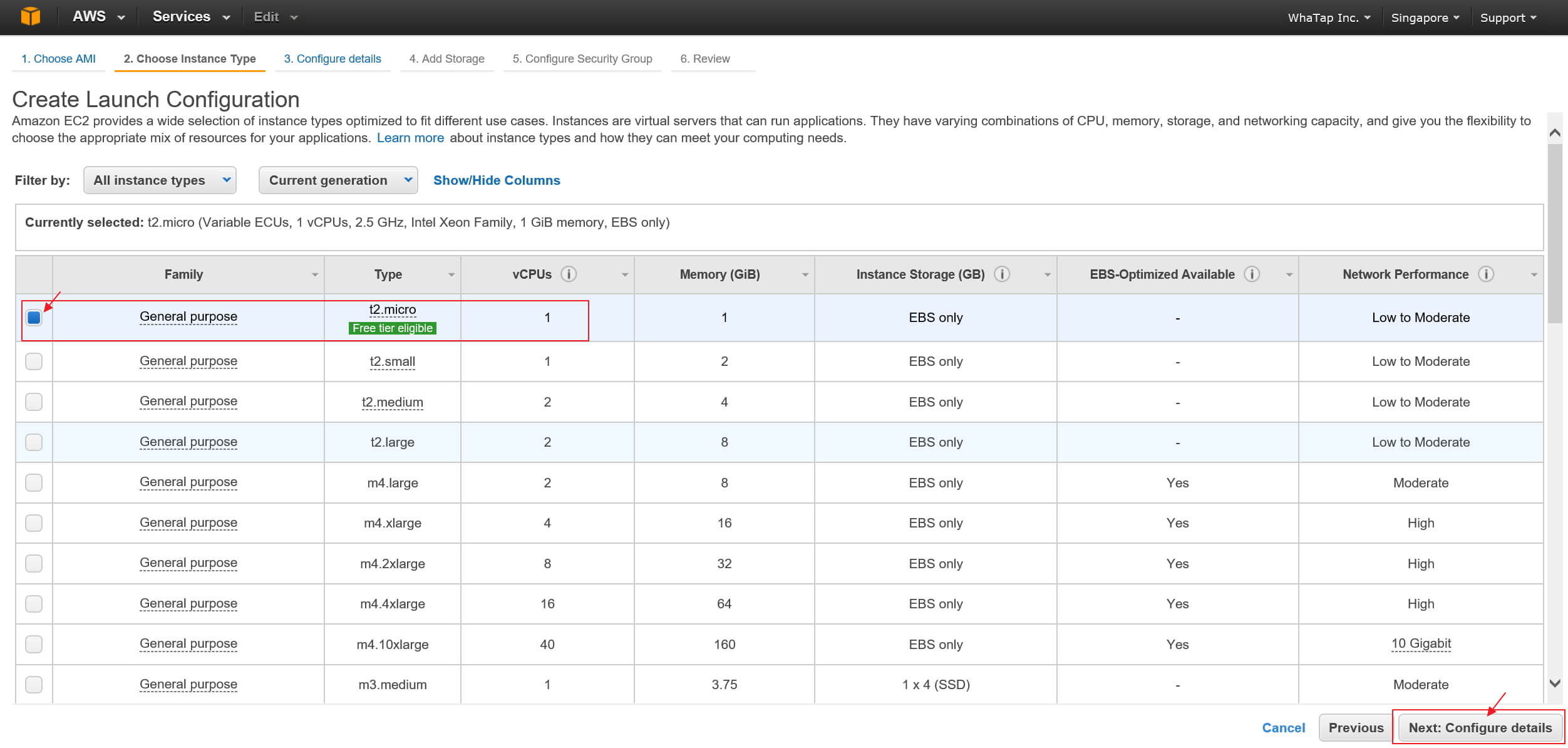

인스턴스 타입을 을 선택후 Next 버튼을 누릅니다.

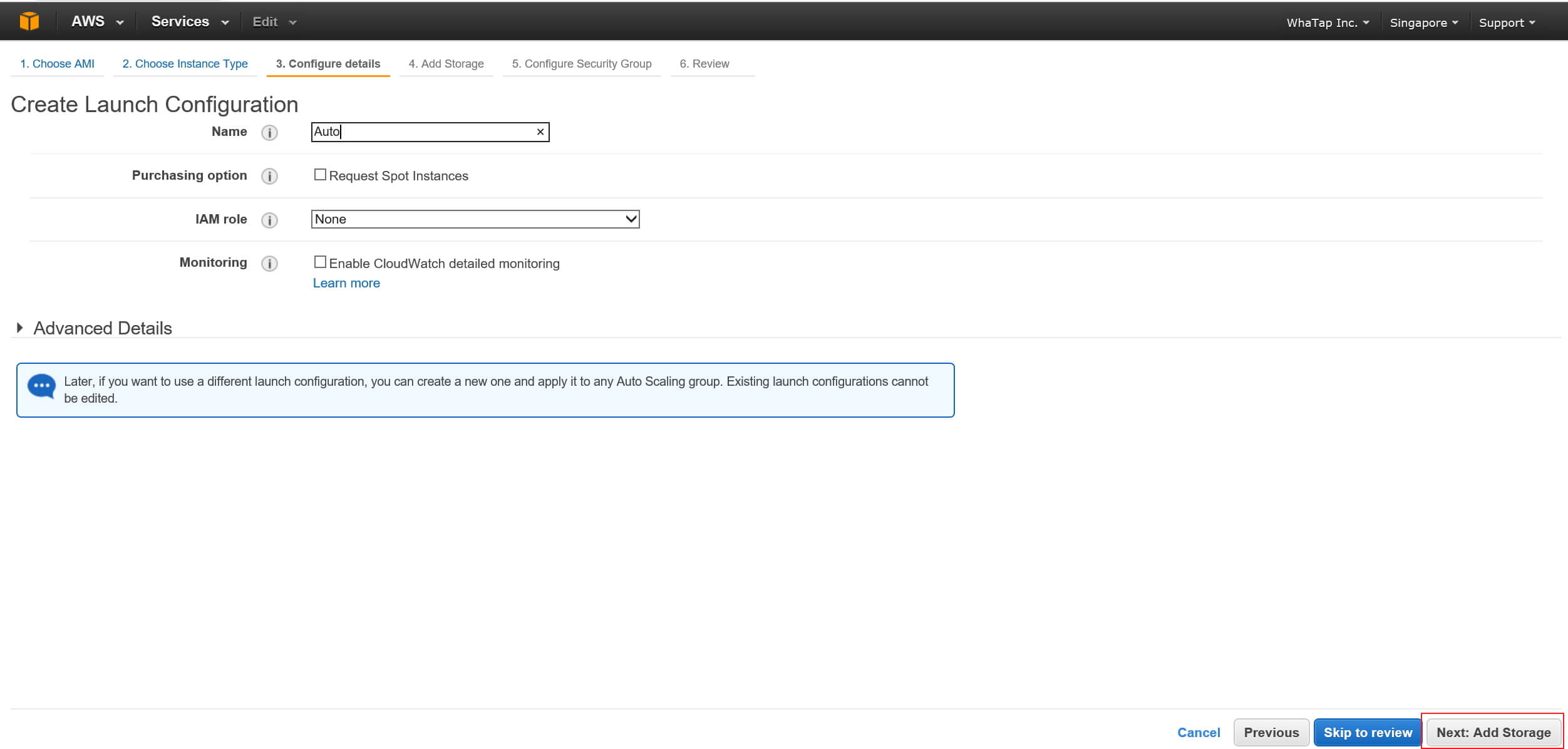

Confituratio Detail 을 설정후 Next 버튼을 누릅니다.

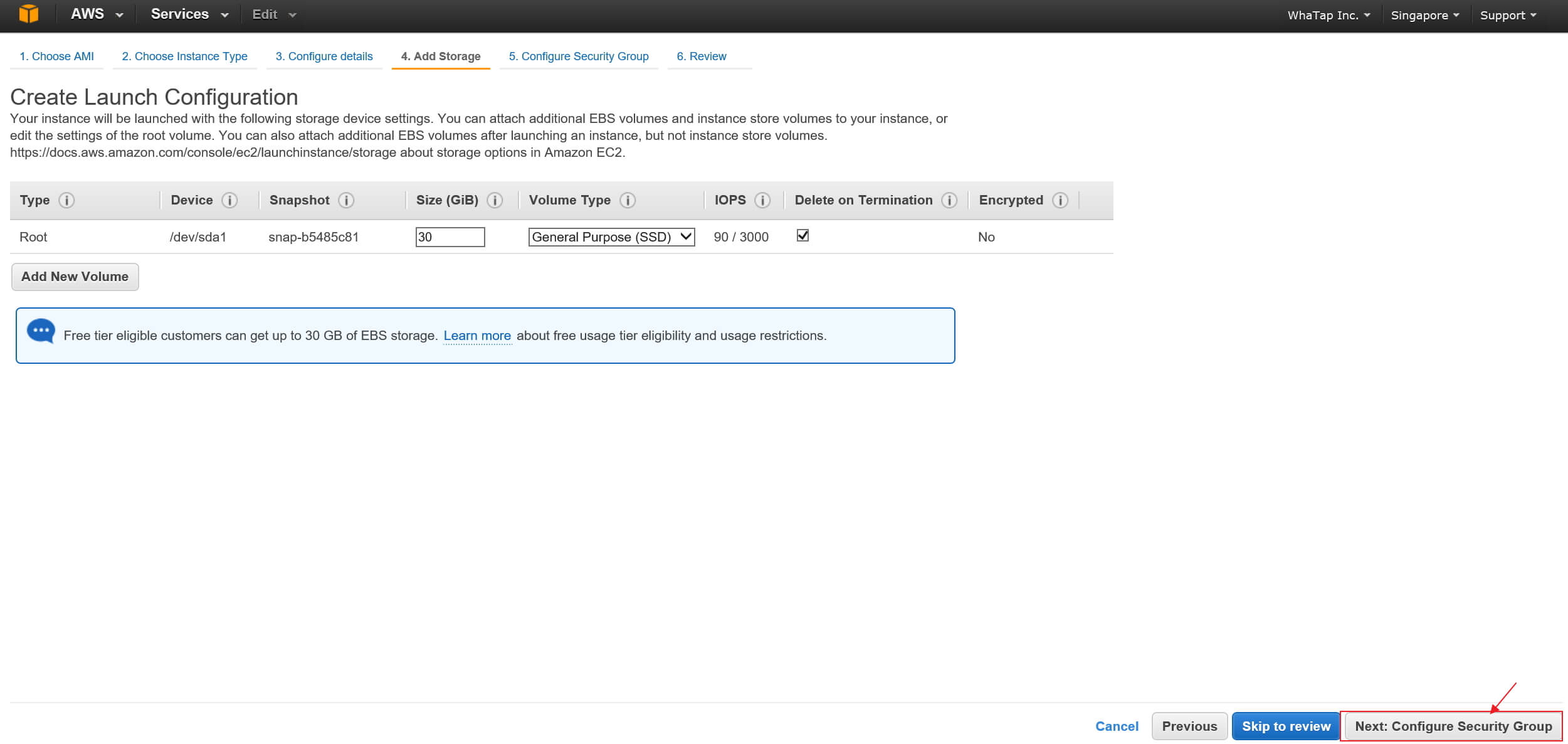

Storage 설정후 Next 버튼을 누릅니다.

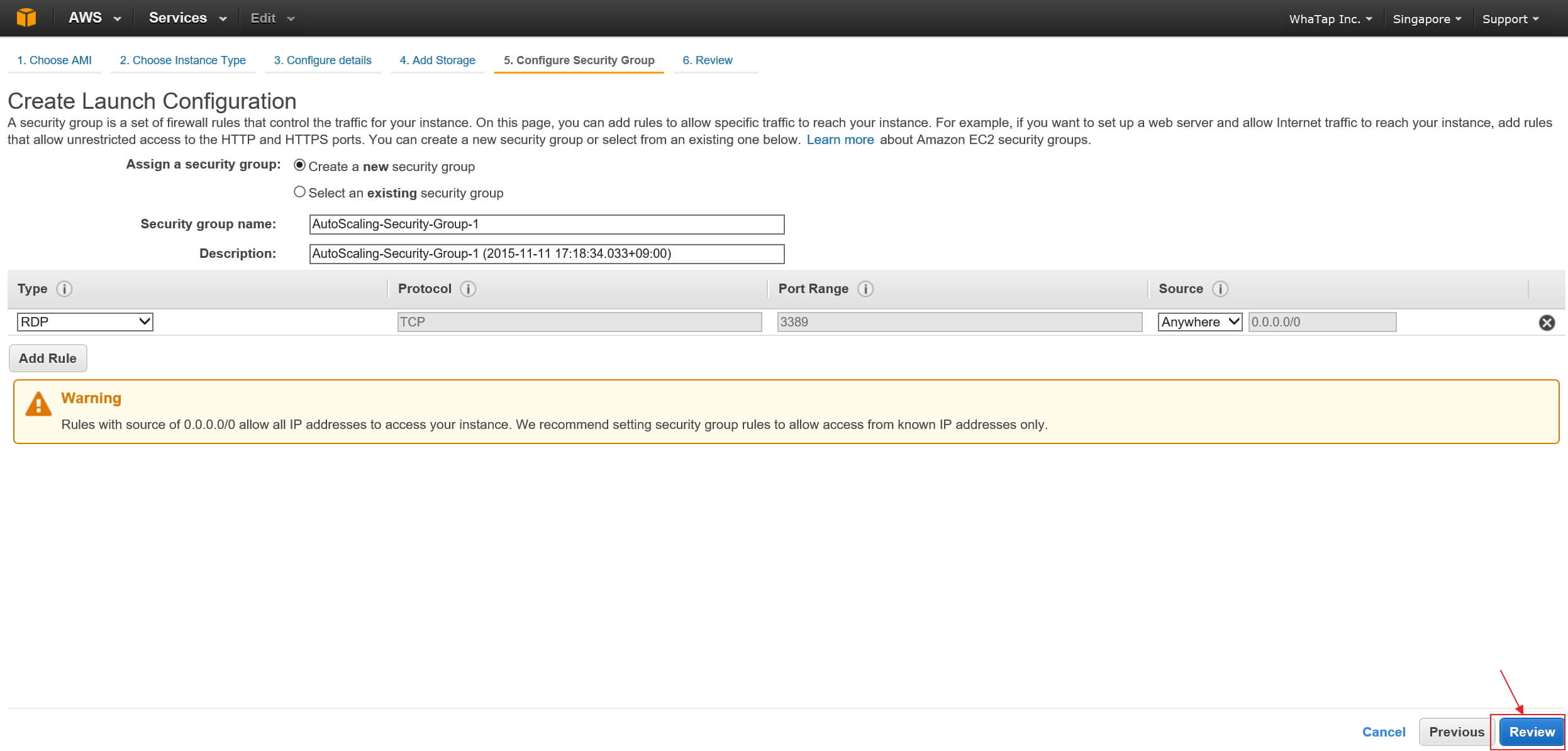

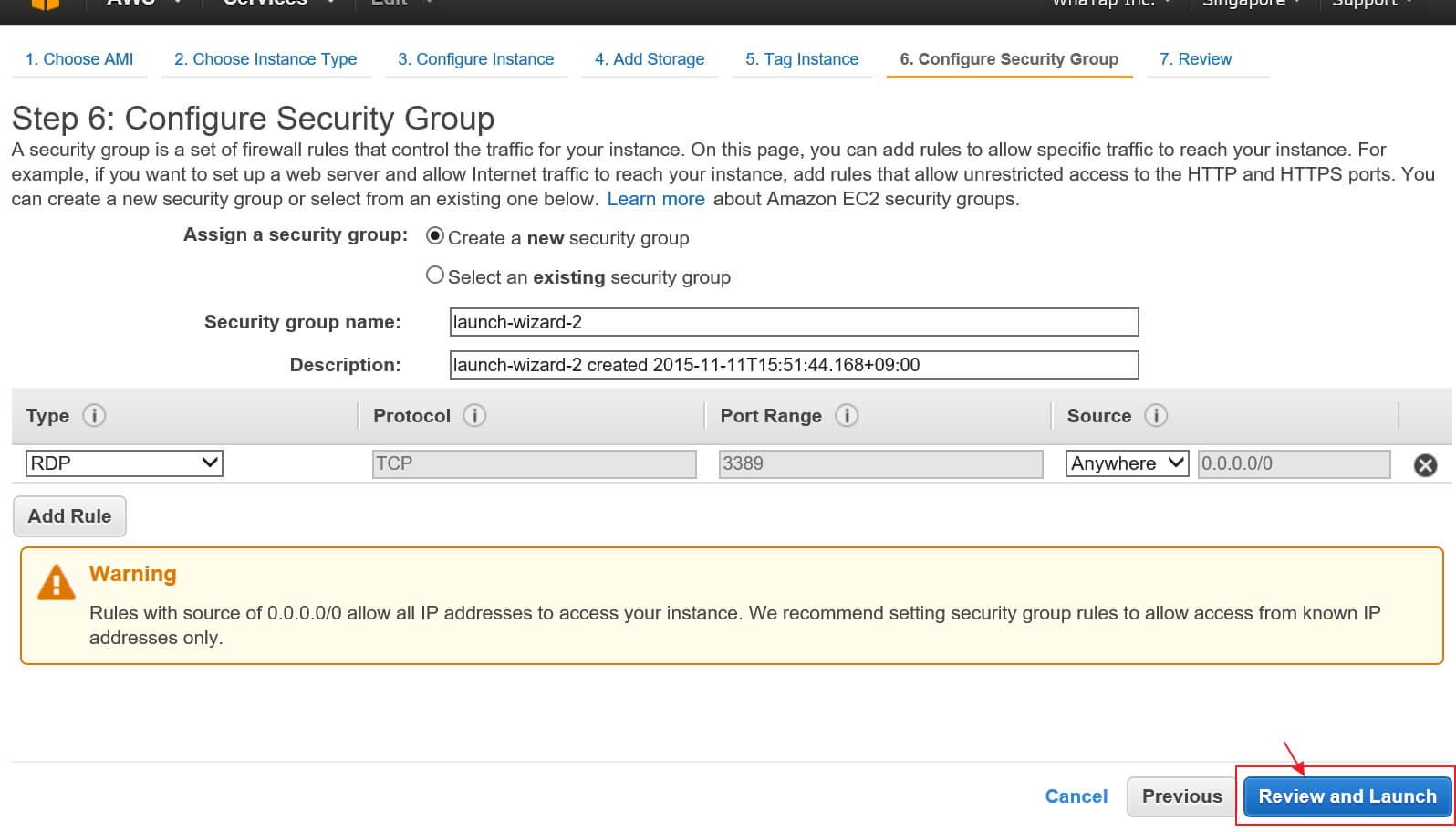

Security Group 설정후 Review 버튼을 누릅니다.

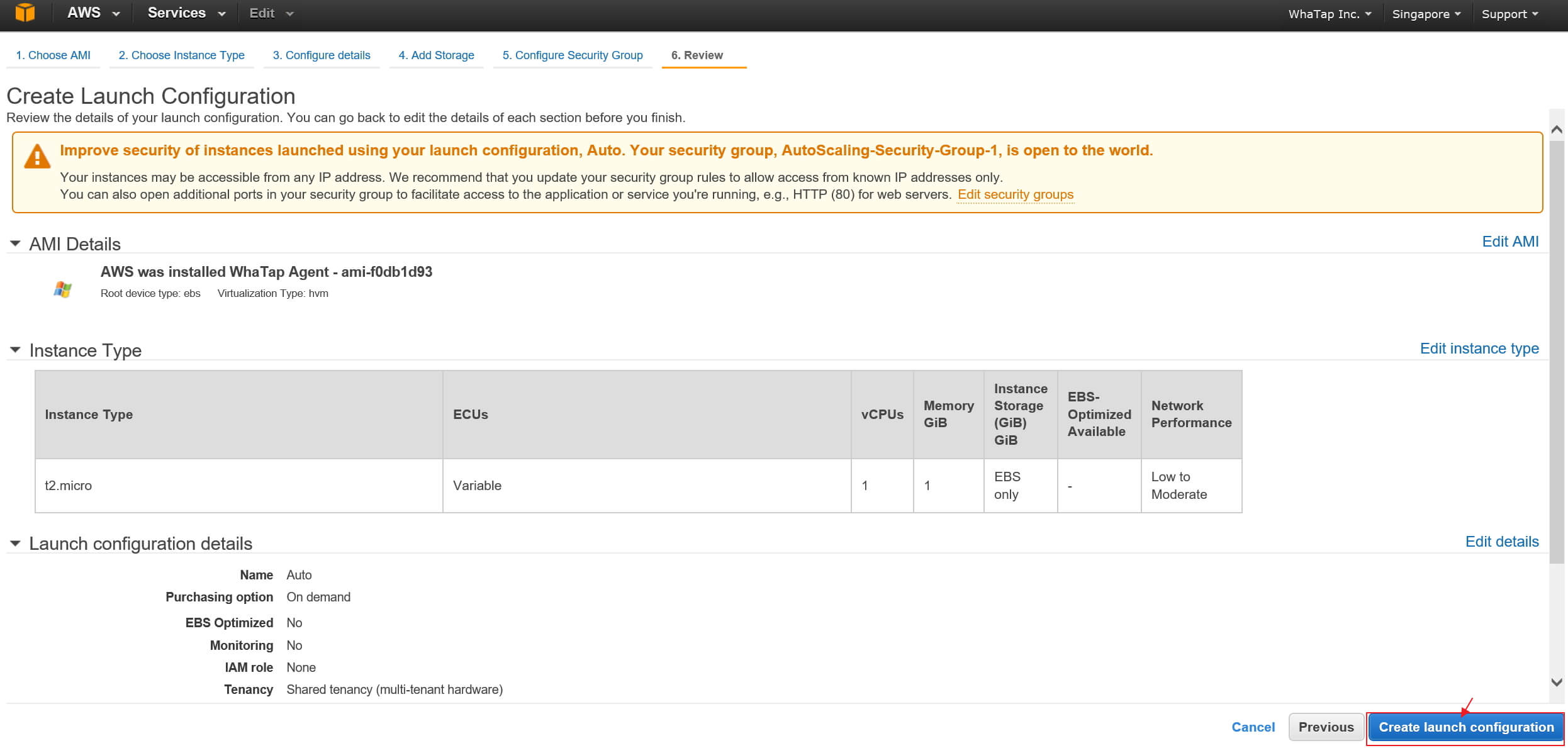

작성한 내용이 맞는지 확인후 Create luanch Configuration 으로 설정합니다.

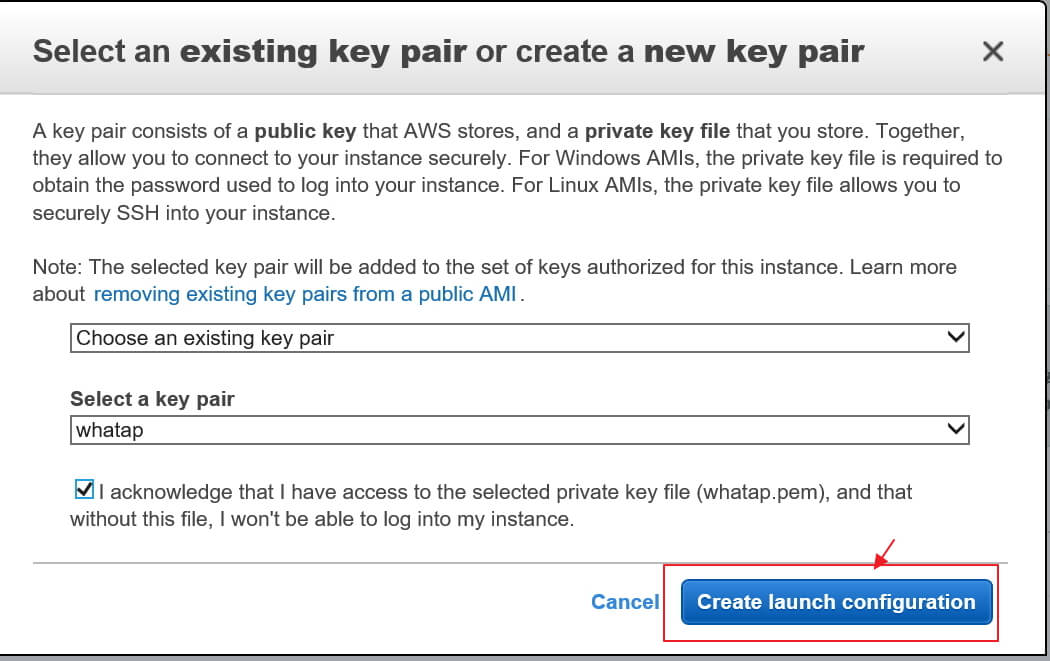

Review후에 Create launch configuration을 클릭하면 생성된 EC2 Instance에서 사용할 Key를 정하게 됩니다. 이 경우 키 이외에도 ActiveDirectory에 Join 하는 것이 관리가 편리합니다.

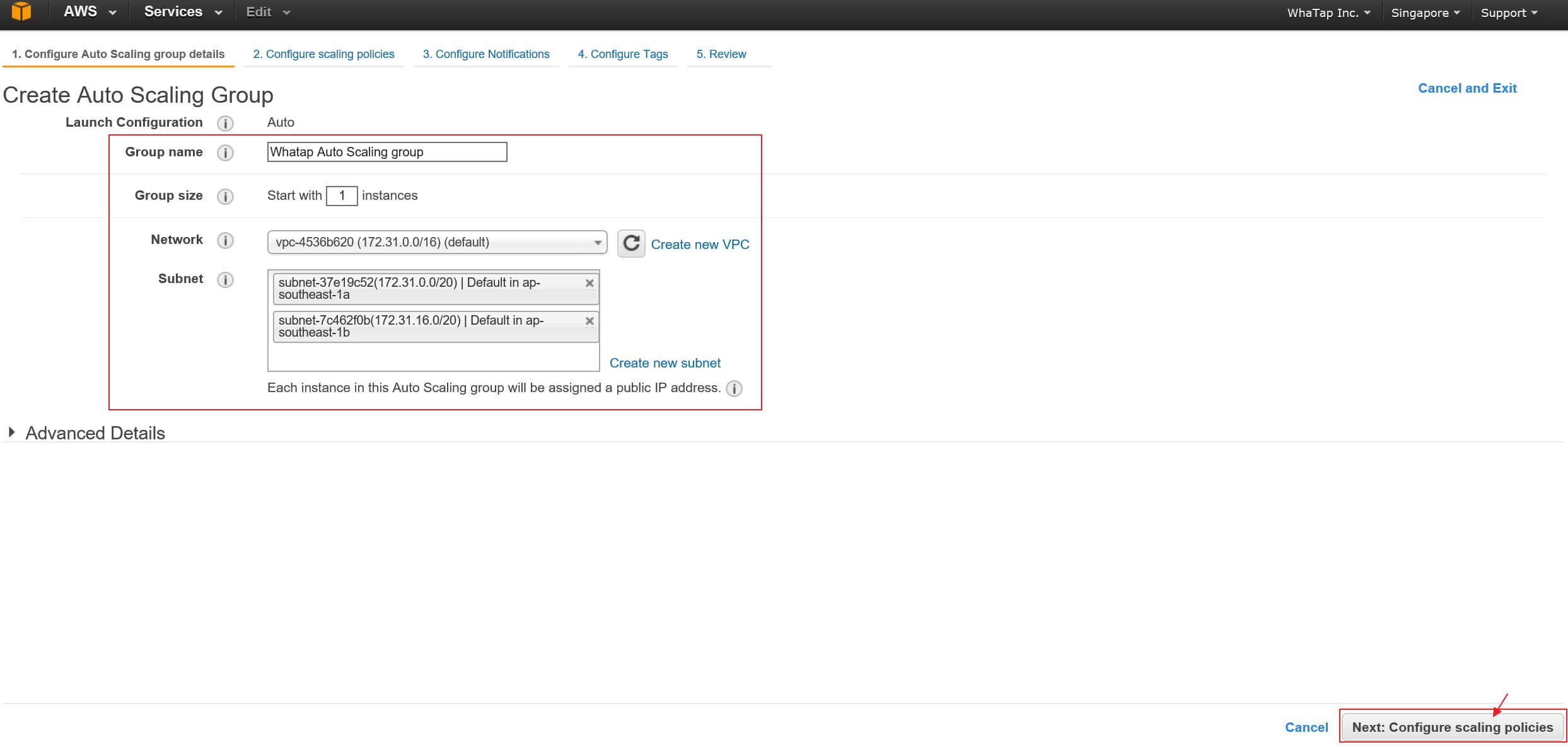

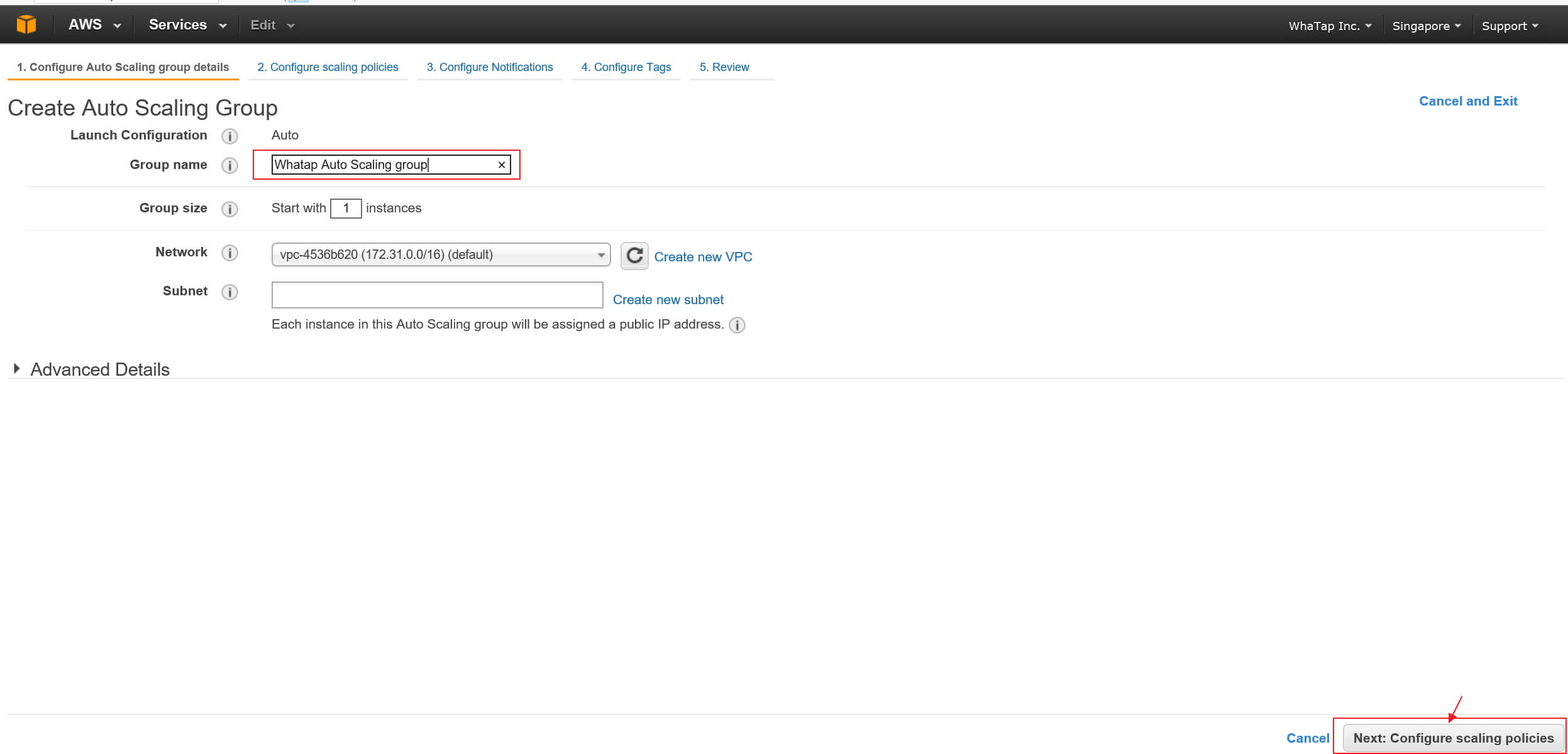

이제부터 ASG 본체를 생성하게 됩니다. 이름과 서브넷, ELB를 사용할지 여부를 선택하고 다음을 클릭합니다.

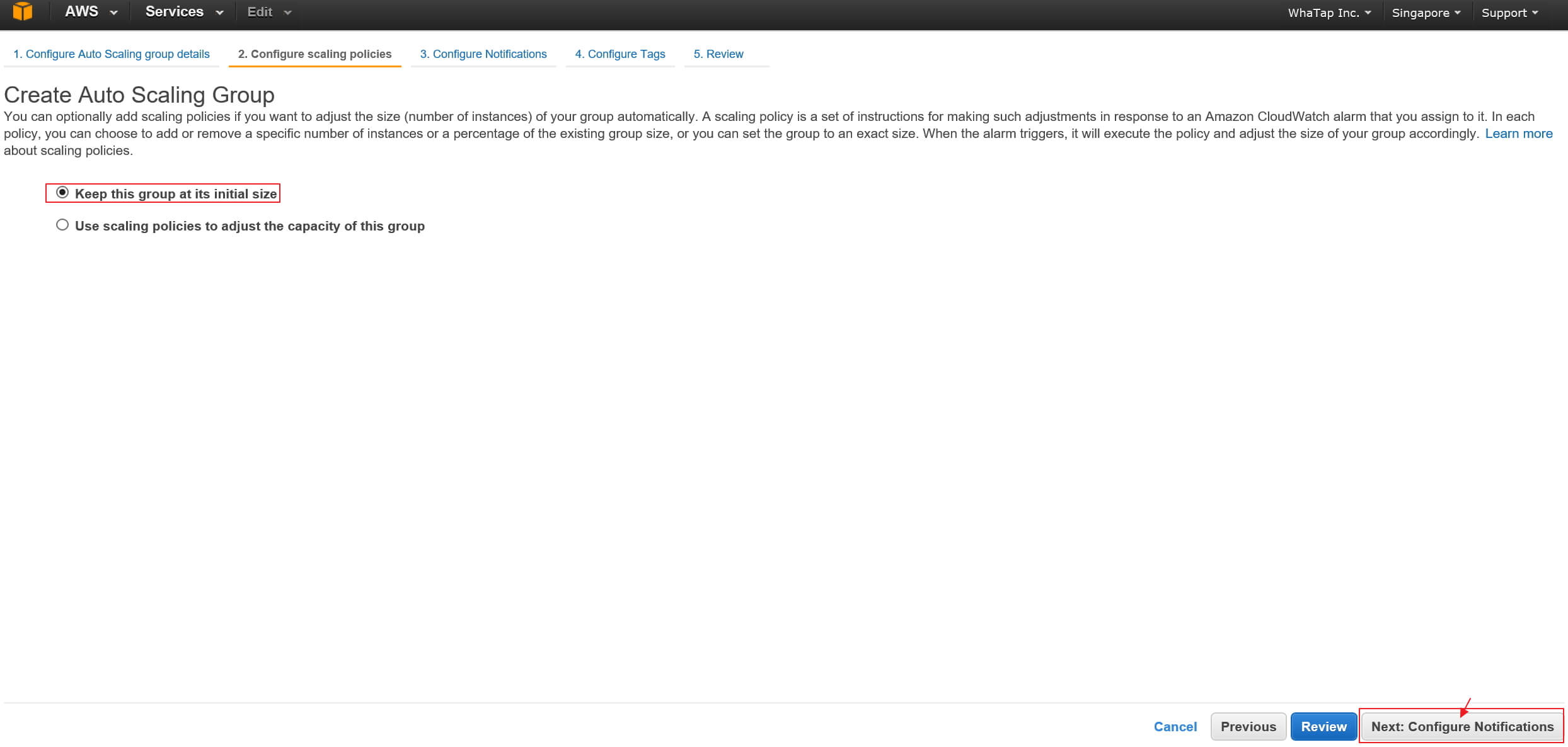

Auto Scale Group 에서 부하가 증감하는것을 감지하여 자동으로 EC2 Instance를 생성하는 메커니즘을 정의하게 됩니다. 원리는 CloudWatch의 Metric 중 하나를 선택하여 지정된 조건이 만족하면 한번에 Instance 몇개를 생성 삭제할지 지정하게 됩니다.
이것이 전반적인 서비스 품질을 선택하게 되므로 필자는 Scale Out은 빨리 Scale Down은 천천히 하도록 설정하고 있습니다.

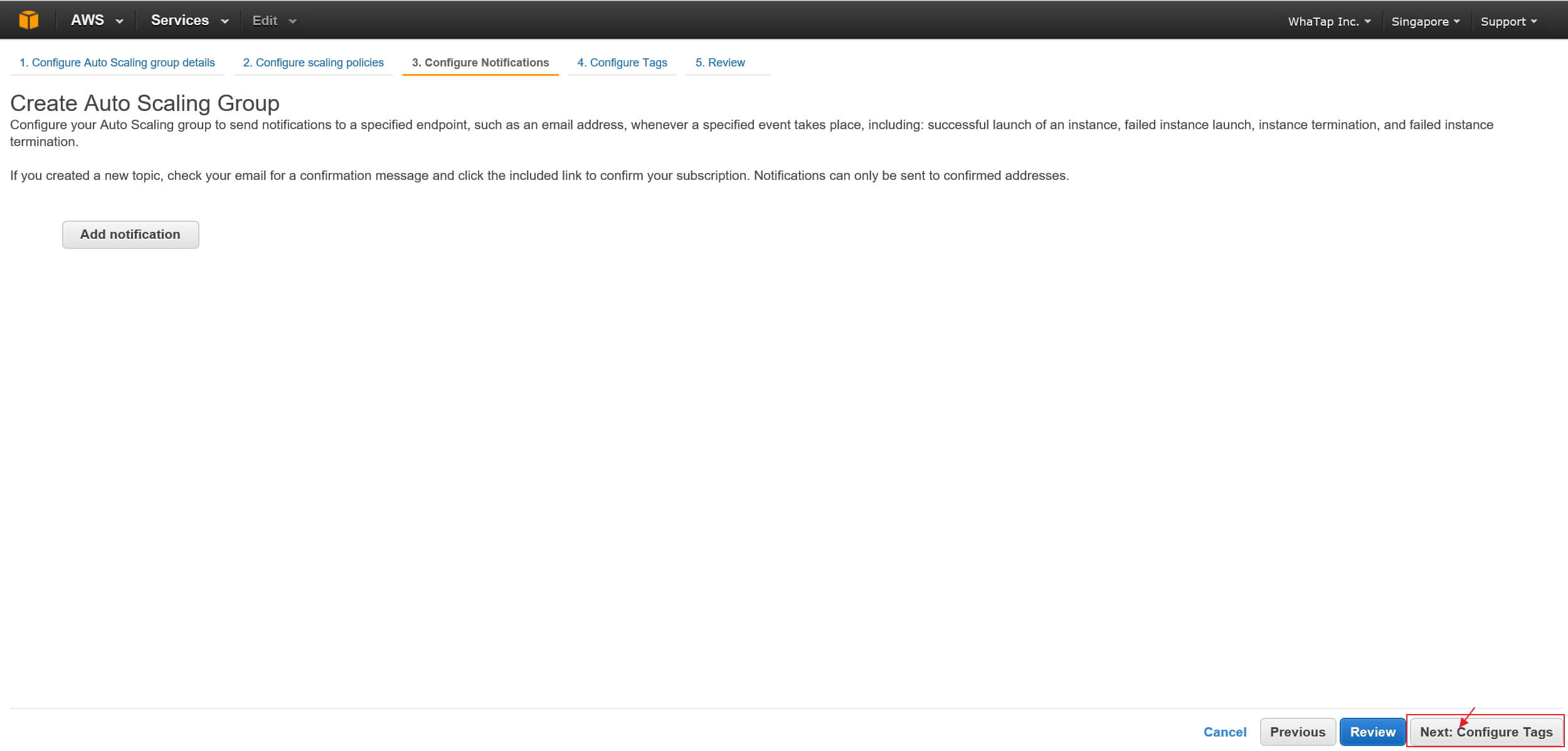

Notification은 ASG를 생성 후 와탭이 제공하는 별도 스크립트에서 설정하게 됩니다.

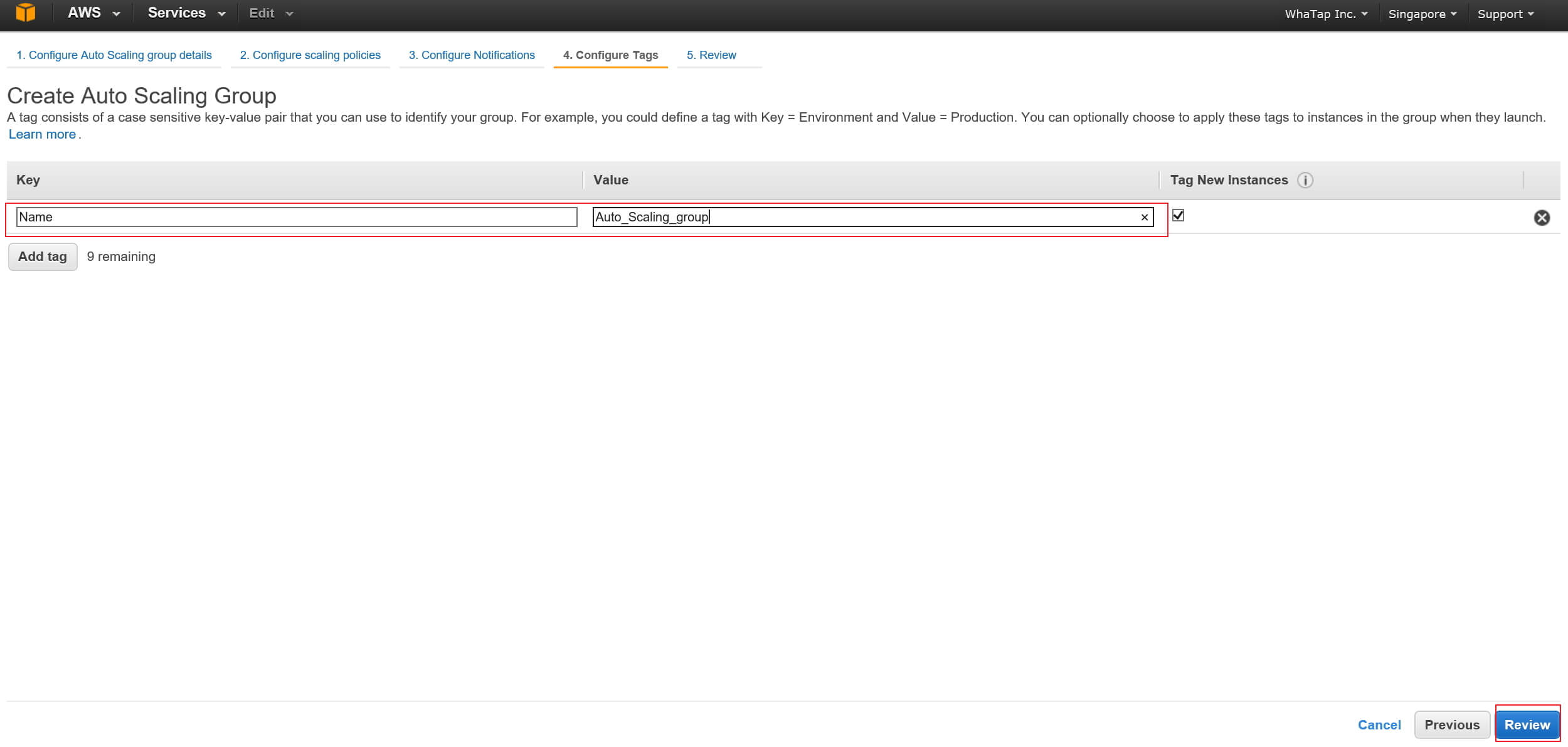

Key / Value 값을 지정합니다.

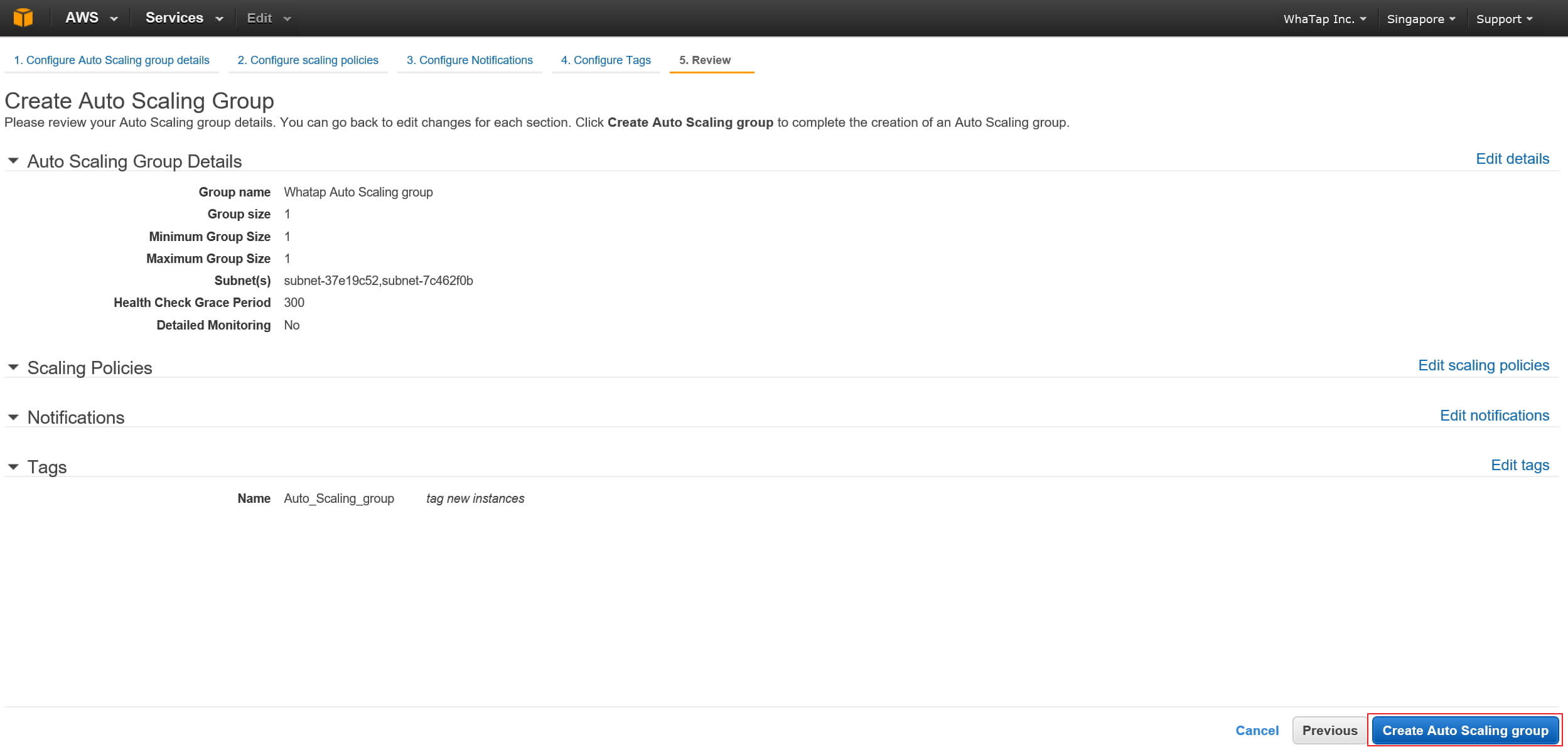

Create Auto scaling group을 클릭하여 설치를 마무리 합니다.

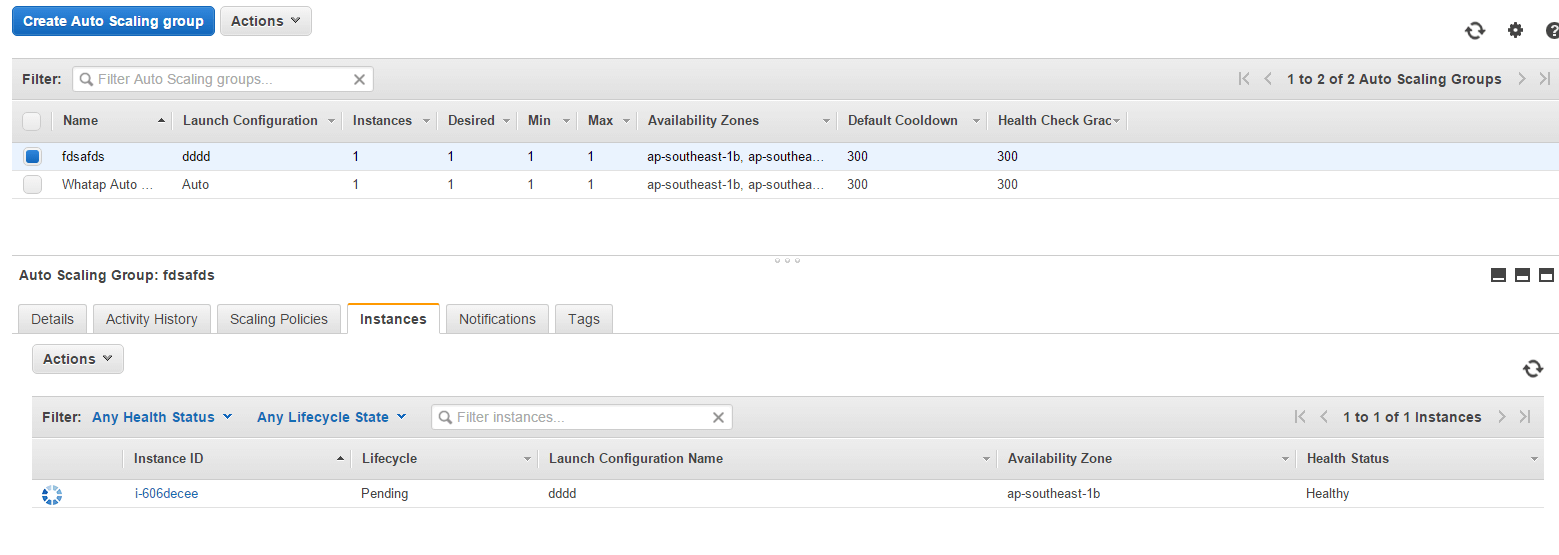

Auto scaling group이 생성되어 첫번째 Instance가 생성되고 있는것을 Instances 탭에서 확인할 수 있습니다.
Auto scaling group이 Scale down할때 whatap에 feed back을 주도록 설정하기
Auto scaling group이 scale down할 때 EC2 Instance가 삭제되면 whatap 콘솔에서는 서버다운으로 표시되고 알림도 발생하게 됩니다. 이 경우에만 서버 다운이 아니라 서버 정지로 표시될 수 있도록 ASG의 Notification 을 자동 설정하는 방법을 적어보겠습니다. 와탭에서는 자동으로 ASG Notification을 설정할 수 있도록 스크립트 코드를 공개하였습니다. https://raw.githubusercontent.com/whatap/tools/master/aws/ConfigAutoScaleGroup.ps1 위 주소에 있는 파워쉘 파일을 EC2 Windows 2012 Instance 에 다운로드 받아 실행하면 자동으로 Notification을 설정할 수 있습니다. 스크립트를 실해하면 EC2FullAccess/SNSFullAccess 권한이 있는 Access/Secret Key를 입력해야 진행하실 수 있습니다.
IAM User Access/SecretKey is required to setup SNS and ASG notification. refer to http://docs.aws.amazon.com/IAM/latest/UserGuide/accesspermissions.html for IAM permission configuration Your access information will be stored as profile - whatapprofile which will be delete when program ends. Please input AccessKey: AKIAJ7YBE5T2XUE4NKTA Please input SecretKey: PHYx4Ct/Cp5xtsxSx4dtYQ8CG0zeqmLFyWvZr7ZO True 1) whatap-asg1 Please select an auto scale group (q to quit)?: 1 Created Topic: arn:aws:sns:us-west-2:262440944390:whatap-serverdown-push True pending confirmation arn:aws:sns:us-west-2:262440944390:whatap-serverdown-push:6e270616-1bf2-4f1d-a036-52d454c1b2fa Configuration Complete. Enter to close windows..:위스크립트를 재실행하면 아래와 같이 설정된것을 확인할 수 있습니다.
IAM User Access/SecretKey is required to setup SNS and ASG notification. refer to http://docs.aws.amazon.com/IAM/latest/UserGuide/accesspermissions.html for IAM permission configuration Your access information will be stored as profile - whatapprofile which will be delete when program ends. Please input AccessKey: AKIAJ7YBE5T2XUE4NKTA Please input SecretKey: PHYx4Ct/Cp5xtsxSx4dtYQ8CG0zeqmLFyWvZr7ZO True 1) whatap-asg1 => whatap sns feedback already configured Please select an auto scale group (q to quit)?: q
끝마치며
AWS EC2는 확장성이 높은 서비스를 네트워크/서버 인프라에 대한 대규모 투자 없이 누구나 만들 수 있다고 생각하게 합니다. 그 핵심적인 기능중 하나인 Auto scaling group 과 와탭 Agent의 연동 방법에 대해 적어보았습니다. 와탭에서는 ASG 에서 Scale out되어 생성되는 인스턴스 내부의 정보를 제공할 수 있는 방법을 제공함으로써 고객이 좀 더 부하 증감 폭이 큰 서비스를 높은 품질을 유지하며 안전하게 운영하게 될 수 있기를 바랍니다.
