토폴로지
네트워크 인사이트의 토폴로지는 네트워크 장비와 링크 구조를 시각적으로 보여줍니다.
화면에서 단순히 구조만 보는 것이 아니라 링크 다운 등 실시간으로 발생하는 이벤트가 즉시 반영합니다. 따라서 관리자가 네트워크 상태를 빠르게 파악할 수 있습니다. 토폴로지는 두 가지 모드를 제공합니다.
- 모니터링 모드: 보기 모드로 네트워크 전체 구조를 확인하고 실시간 이벤트를 모니터링합니다.
- 편집 모드: 영역을 생성하거나 노드 속성을 수정해 화면 배치를 관리합니다.
기본 화면 및 설정
토폴로지 화면 상단에 모드 전환, 매니저 선택, 표시 형식 변경 등 주요 제어 기능을 제공합니다.
| 메뉴 | 설명 |
|---|---|
| 모드 선택 | 모니터링 모드 또는 편집 모드 탭 선택 - 모니터링 모드: 보기 모드로 네트워크 전체 구조를 확인하고 실시간 이벤트 모니터링 - 편집 모드: 영역을 생성하거나 노드의 추가, 삭제, 편집, 링크 연결의 기능 제공 |
| 매니저 선택 | 연결된 NMS 매니저 선택 |
 저장 | 사용자가 조정한 장비 및 영역 위치 저장 |
| 표시 형식 | 물리적 또는 논리적 토폴로지로 전환 - 물리적: 실제 장치간 연결된 모든 포트를 확인 - 논리적: 장치간 논리적으로 연결 구조 위주로 확인 |
 | 노드 IP 표시 여부 선택 |
 | 모든 화면 설정을 기본값으로 되돌림 |
 | ON / OFF로 토폴로지에 이상이 있을 때 알림을 알리는 사운드 재생 여부 설정 |
Topology Map 아이콘
| 아이콘 | 노드 타입 | 설명 |
|---|---|---|
 | Router | 네트워크 트래픽을 다른 네트워크로 라우팅하는 장치 |
 | L3 Switch | Layer 3 스위치, 라우팅 기능을 가진 스위치 |
 | L2 Switch | Layer 2 스위치, VLAN 등 데이터 링크 계층 장치 |
 | Firewall | 네트워크 트래픽을 필터링하는 보안 장비 |
 | Load Balancer | 트래픽을 여러 서버에 분산하는 부하 분산 장치 |
 | Hub | 단순 네트워크 분배 장치 (비지능형) |
 | IPS | 침입 방지 시스템 (Intrusion Prevention System) |
 | WAF | 웹 애플리케이션 방화벽 (Web Application Firewall) |
 | WLC | 무선 LAN 컨트롤러 (Wireless LAN Controller) |
 | Access Point | 무선 액세스 포인트 |
 | Server | 서비스나 데이터를 제공하는 서버 |
 | Storage | 데이터 저장 장치 (NAS, SAN 등) |
 | IP Phone | VoIP 기반 음성 통화 장치 |
 | Appliance | 특정 목적의 네트워크 장비 (예: Proxy, UTM 등) |
 | Unknown | 분류되지 않은 또는 미확인 장비 |
공통 기능
-
시점 이동: 화면의 빈 부분을 드래그해 이동함
-
줌인/줌아웃: 마우스 휠로 화면을 확대하거나 축소함
모니터링 모드
모니터링 모드에서 네트워크 구조를 실시간으로 확인하고, 이벤트 변화를 즉시 파악할 수 있습니다.
-
네트워크 인사이트 > 토폴로지로 이동합니다.
-

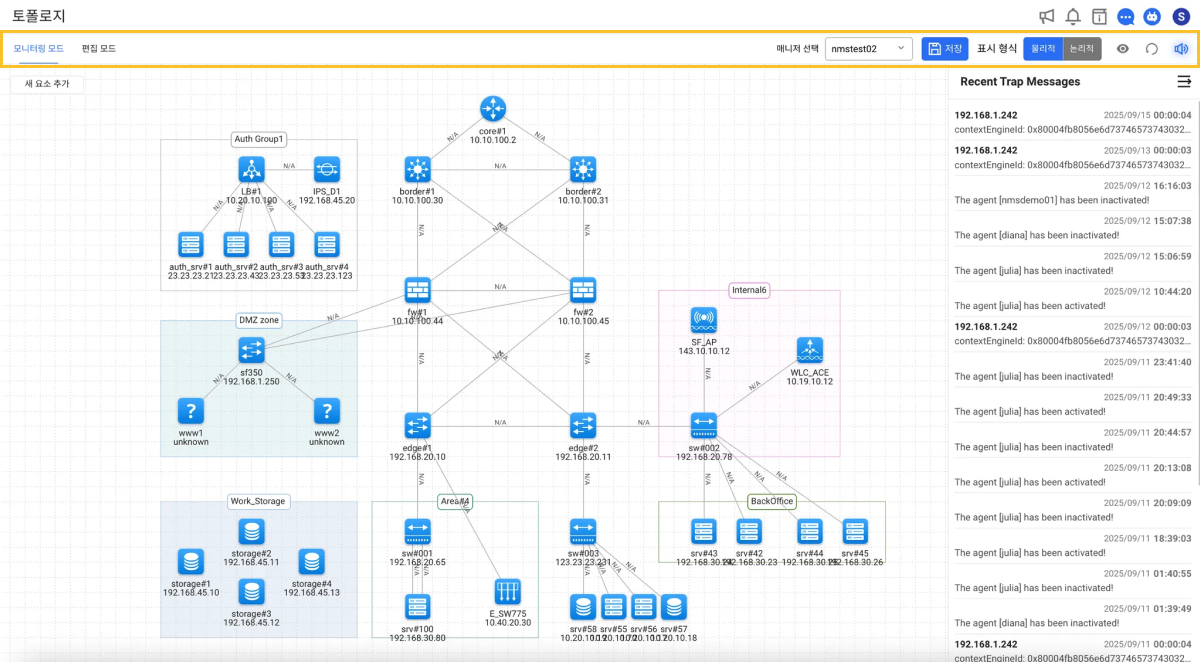

모니터링 모드 탭을 클릭해, 메인 토폴로지 뷰와 Recent Trap Messages를 확인합니다.
메인 토폴로지 뷰
-
네트워크 장비는 아이콘으로 표시되며, 라우터·스위치·방화벽 등 장비 종류에 따라 아이콘 모양이 다릅니다.
-
장비 간 연결은 선으로 표현되며, 상태에 따라 스타일이 달라집니다.
-
정상(회색 실선)
- Throughput이 있을 경우, SNMP 설정을 통해 애니메이션으로 데이터 흐름을 표시합니다. SNMP 설정이 필요합니다.
-
링크 다운(붉은색 실선)
-
-
장비가 꺼지거나 네트워크에서 연결이 끊기면 경고 아이콘 (
)이 표시되어 상태를 즉시 확인할 수 있습니다. -
장비를 영역별로 그룹화하는 커스텀 기능을 제공합니다.
Recent Trap Messages
화면 오른쪽의 패널에 실시간으로 수집된 Trap 메시지가 순차적으로 표시됩니다. 장비와 링크의 이벤트를 텍스트 로그 형태로 확인할 수 있습니다.
- 예: 특정 링크 다운, 장비 활성화 또는 비활성화
편집 모드
편집 모드 탭에서 노드 추가/편집, 영역 추가/편집, 링크 추가/편집할 수 있습니다.
-
네트워크 인사이트 > 토폴로지로 이동합니다.
-
편집 모드 탭을 클릭해, 화면 오른쪽에서 원하는 모드를 선택해 편집합니다.
Topology Edit: 수정 모드
Add Device: 장비 추가 모드
Add Area: 영역 추가 모드
Add Link: 링크 추가 모드
수정 모드
수정 모드에서는 배치된 요소를 편집할 수 있습니다.
-
노드와 영역을 드래그하여 위치를 변경할 수 있습니다.
-
요소를 클릭하면 속성을 편집할 수 있습니다.
영역 편집
생성된 영역의 속성을 편집할 수 있습니다.
-
영역의 배경 색상과 테두리 색상을 변경할 수 있어 시각적으로 구분하기 쉽습니다.
-
영역 이름은
아이콘을 클릭해 입력하거나 수정합니다. -
필요 없는 영역은
삭제 버튼을 클릭해 제거합니다.
노드 편집
네트워크 장비(노드)를 선택하면 이름과 디바이스 타입을 수정할 수 있습니다.
-
네트워크 노드 정보는
아이콘을 클릭해 입력하거나 수정합니다. -
노드를 삭제하고 샆다면
삭제 버튼을 클릭해 제거합니다. -
제공되는 디바이스 타입: router, switch, hub, host, ap, phone, firewall, unknown
장비 추가 모드
장비 추가 모드에서 토폴로지에 노드를 추가할 수 있습니다. 장비 타입을 선택 후 토폴로지에 빈 공간을 클릭하여 노드 추가할 수 있습니다.
영역 추가 모드
영역 추가 모드에서 토폴로지에 새로운 영역을 추가할 수 있습니다. 토폴로지의 빈 공간을 드래그해 새로운 영역을 추가합니다.
링크 추가 모드
링크 추가 모드에서 노드와 노드를 연결할 수 있습니다. 노드를 하나 클릭한 후, 다른 노드를 클릭하면 링크의 연결할 수 있습니다.
