네트워크 대역폭 사용량
네트워크 대역폭 사용량 메뉴에서 디바이스 및 인터페이스의 과거 트래픽 추이를 조회할 수 있습니다. 최대 31일 범위의 히스토리 데이터를 분석하여 장기 트렌드를 파악합니다.
기본 화면 및 설정
-
사용량 분석 상단 옵션 바 시간 선택에서 조회할 시간 범위를 선택하세요. 최대 31일까지 설정 가능합니다.
-
1분을 클릭하면 데이터 조회 구간을 변경할 수 있습니다.빠른 선택 옵션 설명 최근 5분 최근 5분 데이터 조회 최근 10분 최근 10분 데이터 조회 최근 1시간 최근 1시간 데이터 조회 최근 1일 최근 24시간 데이터 조회 (기본값) 최근 7일 최근 7일 데이터 조회 최근 21일 지난 21일 데이터 조회 금일 (0~24h) 금일 00시 부터 23:59분 까지 조회 1일전 (0~24h) 1일전 00시 부터 23:59분 까지 조회 7일전 (0~24h) 7일전 00시 부터 23:59분 까지 조회
-
-
상단 옵션 바 매니저 선택에서 데이터를 수집하는 NMS 매니저를 선택하세요.
-
디바이스 선택 영역에서 조회할 디바이스 또는 인터페이스를 선택해 사용량을 분석할 수 있습니다.
-
디바이스 목록: 등록된 디바이스가 이름순으로 정렬되어 표시됩니다. 각 디바이스를 확장하면 해당 디바이스의 인터페이스 목록이 표시됩니다.
선택 레벨 설명 디바이스 디바이스 전체 트래픽 추이 표시 인터페이스 특정 인터페이스 상세 추이 표시
-
차트 옵션
-
단위 표시
트래픽 데이터는 자동으로 적절한 단위로 변환됩니다.
값 범위 단위 0 ~ 1,000 bps 1,000 ~ 1,000,000 Kbps 1,000,000 ~ 1,000,000,000 Mbps 1,000,000,000 이상 Gbps -
툴팁
차트 위에 마우스를 올리면 해당 시점의 상세 값을 확인할 수 있습니다. 여러 시리즈의 값이 동시에 표시됩니다.
네트워크 대역폭 사용량 - 디바이스

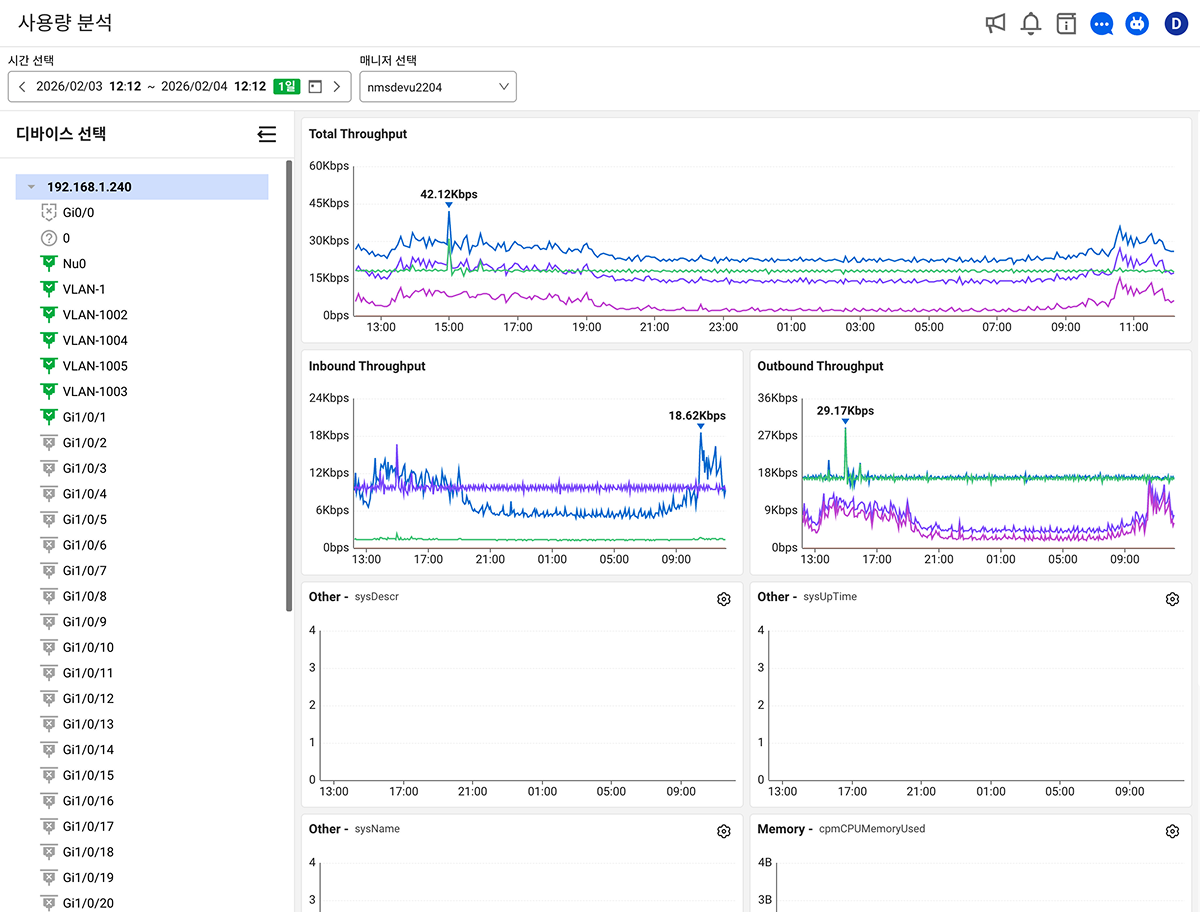

디바이스 선택 영역에서 디바이스를 선택하면, 해당 디바이스의 전체 트래픽 추이가 차트로 표시됩니다.
기본 차트
| 차트 | 설명 |
|---|---|
| Total Throughput | 전체 처리량(전체 너비) |
| Inbound Throughput | 인바운드 트래픽 |
| Outbound Throughput | 아웃바운드 트래픽 |
Private MIB 위젯
디바이스에 커스텀 OID가 설정된 경우 해당 지표의 차트가 추가로 표시됩니다. 위젯 설정은 로컬 스토리지에 저장됩니다.
네트워크 대역폭 사용량 - 인터페이스
디바이스 선택 영역에서 특정 인터페이스를 선택하면, 해당 인터페이스의 상세 추이가 표시됩니다. 사용량 현황의 인터페이스 뷰와 동일한 레이아웃입니다.
차트
- 트래픽 추이 (bps)
- PPS 추이 (packets per second)
- 에러 추이
조회 결과 다운로드
조회한 화면을 파일로 저장할 수 있습니다.
-
상단 옵션 바 오른쪽 다운로드 버튼을 클릭하세요.
-
드롭다운에서 저장 형식을 선택하세요.
Item Description PDF화면을 A4 규격 문서로 저장. 내용이 길면 여러 페이지로 나뉨 PNG화면을 이미지 한 장으로 저장 캡처 범위는 오른쪽 차트 영역이며, 왼쪽 디바이스 선택 패널은 포함되지 않습니다. 스크롤 때문에 화면에 보이지 않는 영역까지 함께 저장됩니다.
저장한 파일 위쪽에는 다음 정보가 함께 기록됩니다.
-
날짜(조회 기간)
-
프로젝트 이름
-
Manager
-
대상(디바이스 또는 인터페이스)
-
조회할 데이터가 없으면 다운로드 버튼은 비활성 상태로 표시됩니다. 저장에 실패하면 파일 또는 이미지 다운로드 실패 안내가 표시됩니다.
URL 파라미터
페이지 URL에 파라미터를 포함하여 특정 조건으로 직접 접근할 수 있습니다.
| 파라미터 | 설명 |
|---|---|
| oid | NMS 매니저 OID |
| host | 디바이스 Host IP |
| idx | 인터페이스 Index |
| stime | 시작 시간(timestamp) |
| etime | 종료 시간(timestamp) |
