디바이스 인벤토리

디바이스 인벤토리는 네트워크상의 장비를 등록하고 모니터링 설정을 관리합니다. 장비는 매니저에서 제공하는 Auto Discovery 기능을 통해 자동으로 탐지하거나, 필요에 따라 수동으로 추가할 수 있습니다. 등록된 각 장비는 SNMP 기반 모니터링과 Health Check를 설정하여 실시간 상태를 확인할 수 있습니다. 이를 통해 네트워크 관리 시스템에서 모니터링할 디바이스를 통합적으로 관리할 수 있습니다.

기본 화면 및 설정​

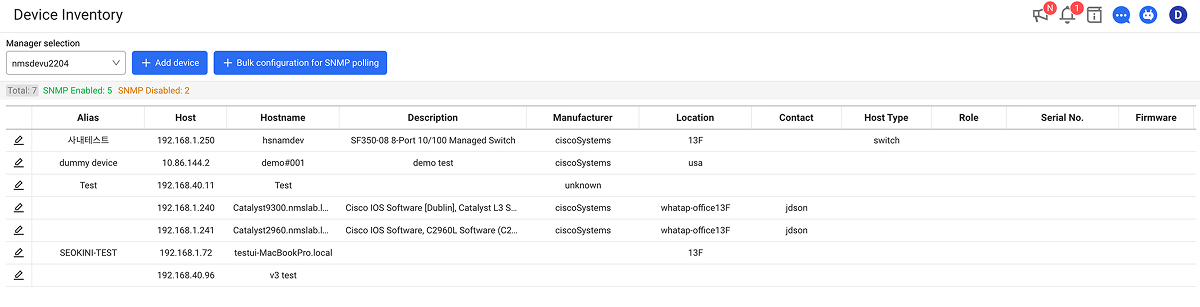

디바이스 인벤토리에서 등록된 모든 네트워크 장비 목록을 테이블 형태로 확인할 수 있습니다. 상단 메뉴에서 장비 등록 및 관리와 관련된 주요 기능을 제공합니다.

Device inventory

매니저 선택​

연결된 NMS Manager 인스턴스를 선택합니다.

디바이스 추가​

추가 아이콘 디바이스 추가 버튼을 클릭해, 새로운 네트워크 장비를 수동으로 추가합니다. 자세한 내용은 디바이스 추가를 참고하시기 바랍니다.

SNMP Polling 일괄설정​

추가 아이콘 SNMP Polling 일괄설정 버튼을 클릭해, 여러 디바이스에 SNMP Polling 설정을 일괄 적용합니다.

상태 요약​

항목설명
Total전체 등록된 디바이스 수
SNMP EnabledSNMP Polling이 활성화된 디바이스 수
SNMP DisabledSNMP Polling이 비활성화된 디바이스 수
노트

상태 요약 항목을 클릭하면 해당 상태의 디바이스만 필터링하여 조회할 수 있습니다.

디바이스 목록​

디바이스 목록 구성설명
수정 아이콘디바이스 설정 수정, 클릭 시 디바이스 설정 Drawer가 열림
Alias장비 별칭
Host장비 IP 주소
Hostname장비의 호스트명
Description장비 설명(장미 모델명 등)
Manufacturer제조사(예: Cisco Systems)
Location설치 위치
Contact담당자 연락처
Host Type호스트 유형(예: Switch, Router )
Role장비 역할(예: Border Router, Edge Switch)
Serial No.장비 시리얼 번호
Firmware펌웨어 버전
SNMP PollingSNMP Polling 상태 및 수집 OID 개수
Health CheckHealth Check 상태 및 설정 개수

추가 아이콘 디바이스 추가​

새로운 네트워크 장비를 수동으로 등록할 수 있습니다.

  1. 디바이스 인벤토리 화면의 추가 아이콘 디바이스 추가 버튼을 클릭하세요.

  2. 디바이스 추가에서 디바이스 정보 탭에 정보를 입력하세요.

    • Host(필수): 장비의 IP 주소
    • Host Name: 장비의 호스트명
    • Manufacturer: 제조사 정보
    • Contact: 담당자 정보
    • Role: 네트워크에서의 역할
    • Alias: 관리용 별칭
    • Description: 장비 상세 설명
    • Location: 물리적 설치 위치
    • Host Type: 장비 유형
    • Serial No. : 시리얼 번호

  3. 추가 버튼을 클릭하면 장비가 추가됩니다.

디바이스 상세 관리​

  1. 등록된 장비의 수정 아이콘를 클릭하세요.

  2. 상세 정보창의 다바이스 정보, SNMP Polling, 헬스 체크 탭에서 상세 정보를 확인 또는 수정하고 저장 버튼을 클릭하세요.

디바이스 정보 탭​

장비의 기본 정보를 설정합니다.

SNMP Polling 탭​

SNMP 프로토콜을 사용하여 주기적으로 장비의 성능 및 상태 정보를 수집하는 설정을 관리합니다. 정보를 수정한 후 저장 버튼을 클릭하여 설정합니다.

  • Port(필수): SNMP 포트(기본값: 161)

  • Community(필수): SNMP v1/v2c Community String(기본값: public)

  • Version(필수): SNMP 버전 선택(v1, v2c, v3)

  • User Name: SNMPv3 사용자명

  • Security Level: 보안 수준(noAuthNoPriv, authNoPriv, authPriv)

  • Authentication Protocol: 인증 프로토콜

    • Authentication Key: 인증 키

  • Privacy Protocol: 암호화 프로토콜

    • Privacy Key: 암호화 키
OID 선택 및 관리​

  1. Edit OID 버튼을 클릭하여 OID 목록에서 수집할 MIB 정보를 선택합니다.

    OID List 구성설명
    OIDSNMP OID 값
    MIB InformationMIB 이름 및 정보
    Manufacturer제조사
    Category지표 종류
    Description상세 설명

  2. OK 버튼을 클릭하세요.

수집 주기 설정​

  • Custom Polling Interval: 데이터 수집 주기 설정(단위: 초, 기본값: 60)

  • Activate: SNMP Polling 활성화/비활성화

헬스 체크 탭​

네트워크 장비의 가용성을 실시간으로 모니터링합니다. 헬스 체크 대상을 추가할 수도 있습니다.

Health Check 목록 구성설명
Activate헬스체크 기능 활성화 상태
Target Host모니터링 대상 IP 주소 또는 FQDN
Protocol헬스체크 프로토콜(ICMP 등)
Memo메모 또는 설명
Actions헬스체크 대상 수정(수정 아이콘), 삭제(삭제 아이콘)
헬스 체크 대상 추가하기​

  1. Health Check 탭에서 추가 아이콘 추가 버튼을 클릭하세요.

  2. 헬스체크 대상 추가 팝업창에서 정보를 입력하세요.

    • Target Host: IP 주소 또는 FQDN 입력

    • Protocol: ICMP 선택 (드롭다운)

    • Memo: 선택적 메모 입력

    • Activate: 즉시 활성화 여부 선택

  3. 확인 버튼을 클릭해 저장합니다.
