SNMP Trap 설정

홈 화면 > 프로젝트 선택 > 설정 > SNMP Trap 설정

SNMP Trap 설정에서 네트워크 장비로부터 SNMP Trap을 수신하기 위한 설정을 구성합니다. Trap 수신 포트, IP 접근 제어, SNMPv1/v2c 및 v3 인증 설정을 관리합니다.

기본 화면 및 설정​

SNMP Trap 설정은 세 개의 탭으로 구성되어 SNMP 버전별 설정을 관리합니다.

  1. 설정할 NMS 매니저를 매니저 선택 드롭다운에서 선택하세요.

  2. 선택된 Manager에 대한 Trap 탭을 선택하고 설정하세요.

  3. [저장] 버튼을 클릭해 설정 변경사항을 저장하세요.

SNMP Trap 설정 탭​

탭설명
Trap ReceiverTrap 수신기 기본 설정 및 IP 접근 제어
SNMP v1/v2c Trapv1/v2c Trap Community 설정
SNMP v3 Trapv3 Trap USM(User-based Security Model) 설정

Trap Reciver 탭​

Trap 수신을 설정합니다. NMP Trap 메시지는 기본적으로 UDP 162번 포트를 통해 전송됩니다. 필요에 따라 다른 포트를 설정할 수 있습니다.

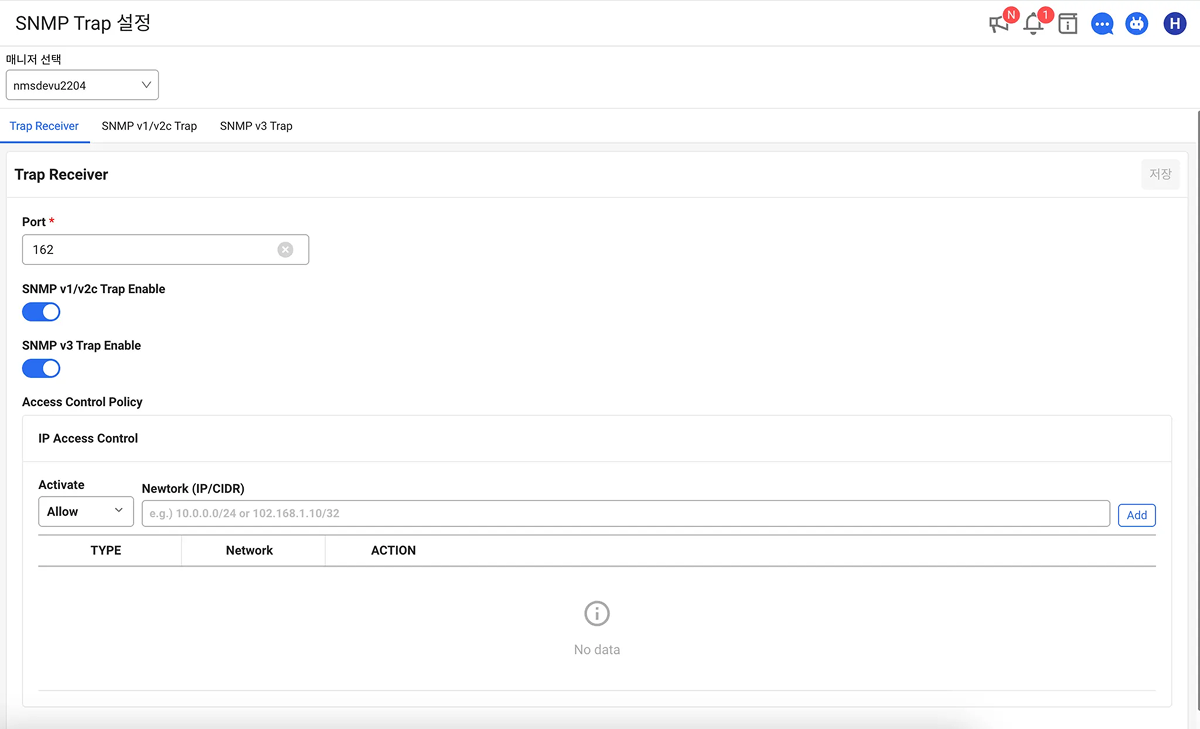

SNMP Trap

설정 항목설명
Port (필수)Trap 수신 포트 번호(기본값: 162)
- SNMP Trap의 표준 포트
SNMP v1/v2c Trap Enable토글로 SNMP v1/v2c Trap 수신 활성화/비활성화 선택
- 활성화 시 Community 기반 Trap 메시지 수신
SNMP v3 Trap Enable토글로 SNMP v3 Trap 수신 활성화/비활성화 선택
- 활성화 시 USM 기반 보안 Trap 메시지 수신
Access Control Policy(IP Access Control)Trap을 수신할 소스 IP 제어

IP Access Control​

  1. IP Access Control 영역에서 Activate을 선택하고, Newtork (IP/CIDR)를 입력하세요.

  2. Add 버튼을 클릭하세요.

  3. 등록한 IP를 목록에서 확인할 수 있습니다.

    항목설명
    Typeallow(허용) 또는 deny(차단)
    NetworkIP 주소 또는 CIDR 표기(예: 10.0.0.0/8)
    삭제 아이콘해당 규칙 삭제

  4. 화면 오른쪽 상단의 [ 저장 ] 버튼을 클릭해 Trap Receiver 설정을 저장합니다.

SNMP v1/v2c Trap 탭​

v1/v2c Trap 수신을 위한 Community 설정을 관리합니다. Trap 메시지를 수집하기 위해 필요한 커뮤니티 문자열을 설정합니다. 이 문자열은 데이터의 접근 권한을 결정합니다.

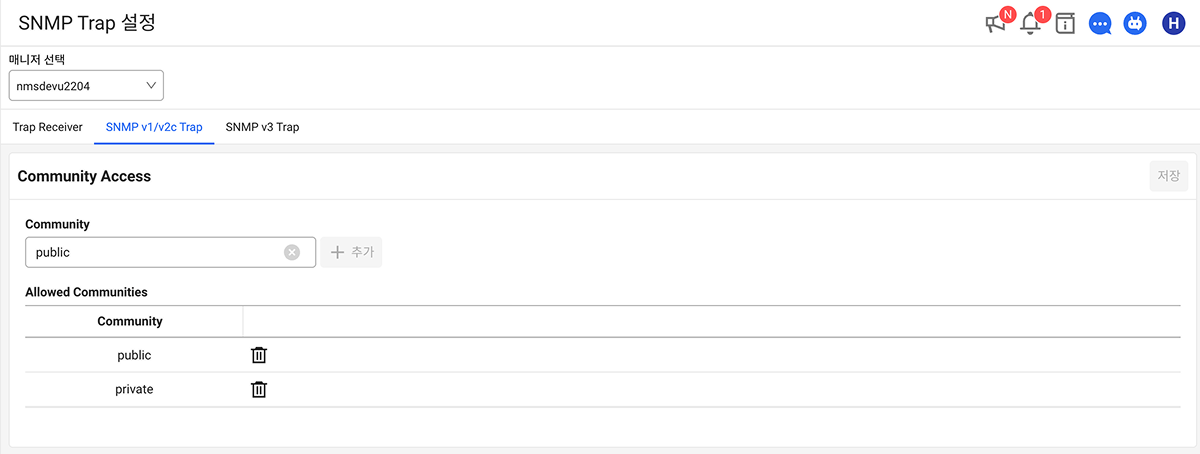

SNMP v1/v2c Trap 탭

설정 항목설명
CommunityCommunity 추가
- 새로운 Community String 입력 후 [+ 추가] 버튼 클릭하여 추가
- 목록에 없는 Community를 입력해야 [+ 추가] 버튼이 활성화됨
Allowed Communities등록된 Community 목록 관리
- 허용된 Community 표시
- 삭제 아이콘 아이콘 클릭 시 해당 항목 삭제

SNMP v3 Trap 탭​

보안이 강화된 SNMP v3 Trap 수신을 위한 사용자 기반 보안 모델(USM, User-based Security Model) 설정을 관리합니다.

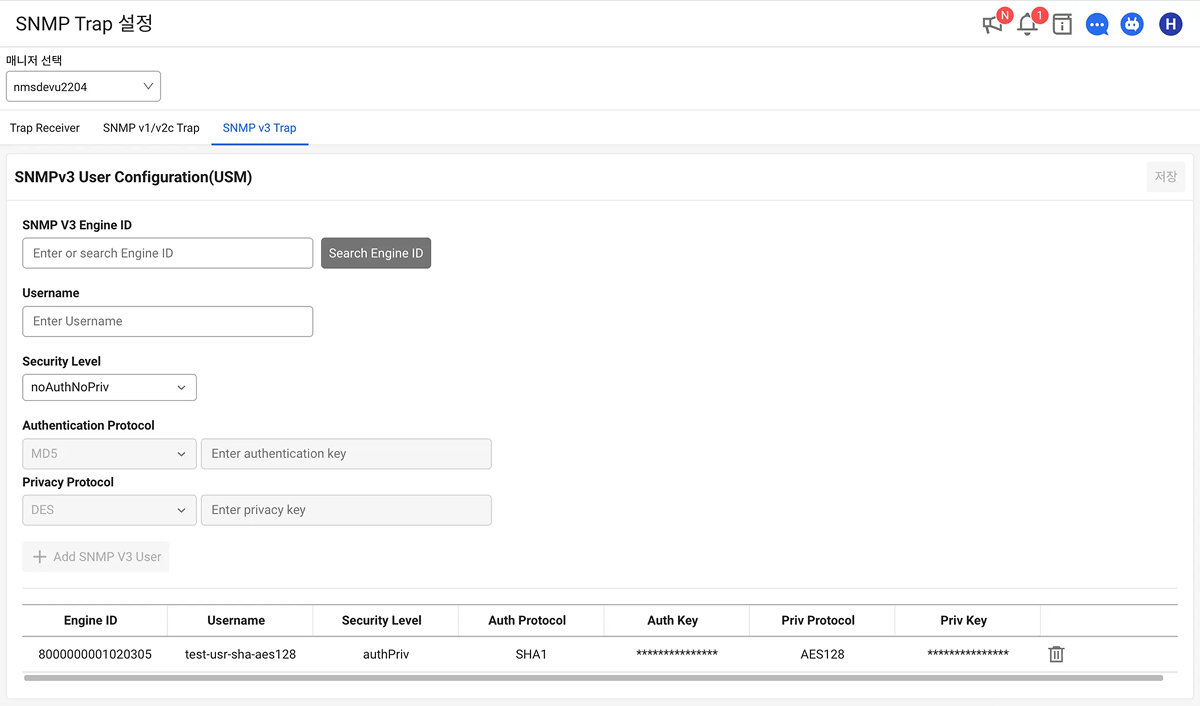

SNMP v3 Trap 탭

SNMPv3 User Configuration(USM)​

  1. 사용자를 추가 설정하기 위해 다음 항목을 입력하세요.

    설정 항목필수설명
    SNMP V3 Engine ID필수Engine ID 직접 입력 또는 검색
    - [Search Engine ID] 버튼 클릭 시 검색 팝업 표시
    Username필수SNMP v3 사용자명 입력
    Security Level필수보안 단계 선택
    noAuthNoPriv- 인증 및 암호화 없음
    - 필요 설정: 없음
    authNoPriv- 인증 사용, 암호화 없음
    - 설정 필요: Auth Protocol + Auth Key
    authPriv- 인증 및 암호화 사용
    - 설정 필요: Auth Protocol + Auth Key + Priv Protocol + Priv Key
    Authentication Protocol조건부인증 프로토콜(Security Level이 authNoPriv 또는 authPriv일 때 활성화)
    - MD5: MD5 해시 기반 인증
    - SHA: SHA-1 해시 기반 인증
    - SHA224: SHA-224 해시 기반 인증
    - SHA256: SHA-256 해시 기반 인증
    - SHA384: SHA-384 해시 기반 인증
    - SHA512: SHA-512 해시 기반 인증
    Auth Key조건부인증 키
    Privacy Protocol조건부암호화 프로토콜(Security Level이 authPriv일 때 활성화)
    - DES: DES 암호화
    - AES: AES-128 암호화
    - AES128: AES-128 암호화
    - AES192: AES-192 암호화
    - AES256: AES-256 암호화
    Priv Key조건부암호화 키

  2. [+ Add SNMP V3 User] 버튼을 클릭해 사용자 설정 변경사항을 저장하세요.

  3. 화면 오른쪽 위의 [저장] 버튼을 클릭해 SNMPv3 User Configuration(USM) 설정을 저장하세요. 변경 사항이 없으면 비활성화됩니다.

  4. 등록된 SNMPv3 사용자를 목록에서 확인할 수 있습니다.

    항목설명
    Engine IDSNMP 엔진 ID
    Username사용자명
    Security Level보안 레벨
    Auth Protocol인증 프로토콜
    Auth Key인증 키 (마스킹 표시)
    Priv Protocol암호화 프로토콜
    Priv Key암호화 키 (마스킹 표시)
    삭제 아이콘해당 사용자 삭제

Engine ID 검색​

SNMP v3 장비의 Engine ID를 검색할 수 있습니다.

  1. SNMP V3 Engine ID 입력창 옆의 [Search Engine ID] 버튼을 클릭하세요.

  2. Search Engine ID 팝업창에서 검색할 엔진의 항목을 입력하세요.

    항목설명
    Host대상 장비의 IP 주소 입력
    PortSNMP 포트 번호(기본값: 161)
    CommunitySNMP Community String(기본값: public)
    - v1/v2c를 사용하여 Engine ID 검색

  3. [Search] 버튼을 클릭해, 입력한 정보로 Engine ID 검색을 실행합니다.

    • 검색 성공 시 자동으로 Engine ID 필드에 입력합니다.

  4. 검색 취소 및 팝업을 닫고 싶다면 [Cancel] 버튼을 클릭하세요.

노트

향후 지원 예정 기능

다음 기능은 추후 업데이트 시 지원될 예정입니다. 지원 시점 및 세부 내용은 변경될 수 있습니다.

  • Trap 포워딩: 수신한 Trap을 다른 시스템으로 전달
