네트워크 추이(TCP)

홈 화면 > 프로젝트 선택 > 대시보드 > 네트워크 추이 (TCP)

네트워크 토폴로지 메뉴가 네트워크 구성 정보에 대한 시각화를 주목적으로 하였다면, 네트워크 추이 (TCP) 메뉴는 수치로 표시되는 성능 정보들을 한 화면에서 밀도 있게 확인할 수 있습니다. 시간에 따른 성능 정보를 실시간으로 확인할 수 있으며, 과거 시점의 성능 정보를 확인해 문제점을 분석하는 자료로 활용할 수 있습니다.

차트 옵션 설정하기

조회 시간 설정하기

• 실시간 모드: 녹색 버튼에 설정된 시간 동안의 데이터를 실시간으로 조회합니다.



  • 녹색 버튼을 선택해 원하는 시간을 선택할 수 있습니다.

  • 버튼을 선택하면 실시간 데이터 조회를 일시 정지하고 원하는 시간을 조회할 수 있습니다.

• 시간 설정 모드: 사용자가 원하는 시간을 설정해 데이터를 조회할 수 있습니다.



  • 녹색 버튼을 선택하면 다양한 시간 설정을 선택할 수 있습니다.

  • 또는 버튼을 선택하면 녹색 버튼에 설정된 값만큼 시간을 이동할 수 있습니다.

  • 날짜와 시간 텍스트 영역을 선택하면 날짜와 시간을 선택할 수 있는 옵션이 나타납니다.

  • 실시간 모드로 전환하려면 버튼을 선택하세요.

노드 종류 선택하기

차트에 표시되는 노드의 종류를 선택할 수 있습니다. 각각이 하나의 태그에 대응합니다. 태그는 tagRule.yaml 파일에 설정한 tagRule 옵션에 따라 수집됩니다. 프로세스 종류, 애플리케이션명 또는 두 가지의 조합으로 노드를 표현할 수 있습니다.

노트

tagRule 옵션에 대한 자세한 내용은 다음 문서를 참조하세요.

노드 검색하기

화면 오른쪽 위에 검색 입력 상자를 통해서 차트에 표시되는 노드를 필터링할 수 있습니다. 검색어에 매치되지 않는 항목은 차트 상에서 표시되지 않습니다.

노트

이 기능은 특정 태그와 관련된 통신만을 확인해야할 경우 유용합니다.

Top 5 차트

네트워크의 통신 장애를 의미하는 주요 지표인 jitter와 latency를 상위 5순위까지를 차트로 표시합니다.

재전송 및 패킷 유실 지표

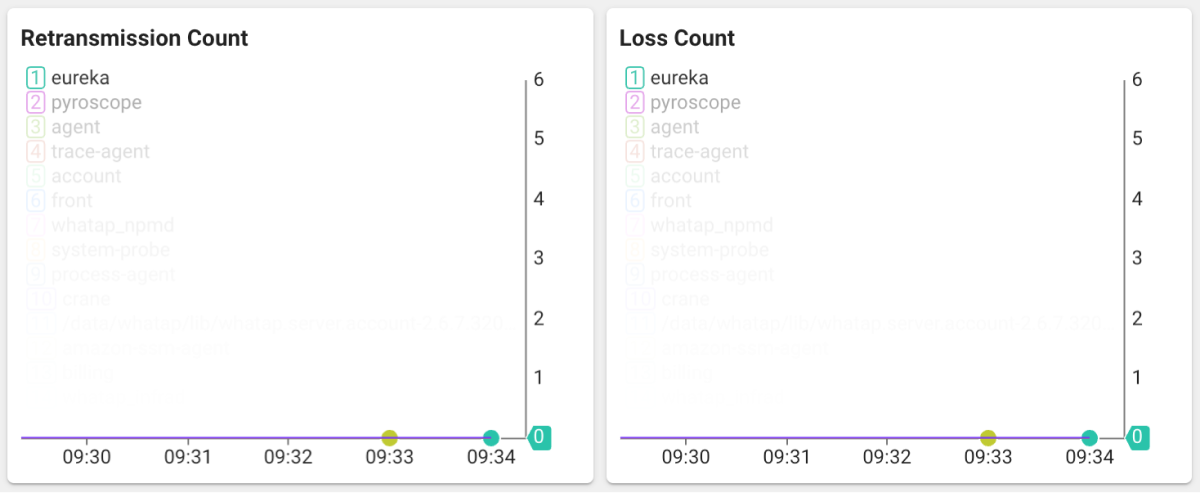

특정 통신 구간에서 재전송이 일어난 횟수를 차트로 표시합니다. 재전송의 원인이 될 수 있는 패킷 유실 횟수와 연계해 재전송 상황에 대한 패킷 유실 여부를 확인할 수 있습니다.

지연율 지표

지연율과 지연율의 변화를 토대로 네트워크 안정성을 평가할 수 있습니다.

데이터 처리량 지표

데이터 처리량(bps 또는 pps) 지표를 송/수신 관점으로 나누어 차트로 표시합니다.
