템플릿 목록

OpenMetrics를 처음 사용하는 사용자가 복잡한 설정 과정 없이 빠르게 메트릭을 수집하고 시각화할 수 있도록, 기본 템플릿과 사전 정의된 템플릿를 제공합니다. 이를 통해 자주 사용되는 오픈소스 메트릭을 손쉽게 적용할 수 있으며, 초기 도입 장벽을 낮추고 운영자가 확장 가능한 모니터링 환경을 구축할 수 있도록 지원합니다.

템플릿 목록

템플릿 목록은 기본 오픈소스 템플릿 카드를 제공합니다. 각 카드에 간단한 설명, 템플릿 이동, 수집 안내가 포함되어 있습니다.

• 템플릿: 클릭하면 해당 템플릿 화면으로 바로 이동합니다.
• 수집 안내: 클릭하면 데이터 수집 설정 방법을 제공합니다.

Nginx 템플릿

Apache Nginx 모니터링을 통해 웹 서버의 성능을 실시간으로 추적하고 분석할 수 있습니다.

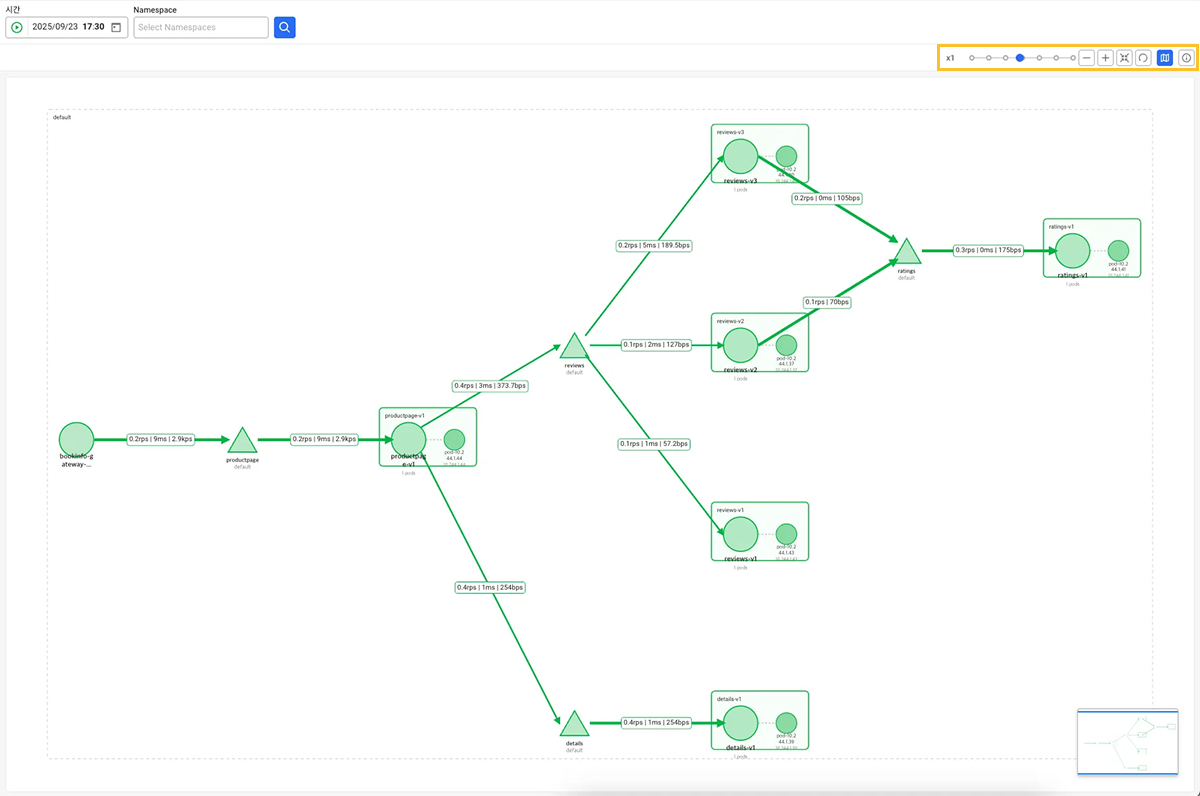

Istio 템플릿

Istio 서비스 메시 환경의 서비스 간 관계와 트래픽 흐름을 시각적으로 표현하며, WhaTap APM 데이터와 연계하여 통합 모니터링 환경을 템플릿로 제공합니다. 화면 오른쪽 상단의 버튼을 클릭해 템플릿를 확대하거나 축소할 수 있습니다.

범례

화면 오른쪽 상단의 버튼을 클릭하면 범례를 확인할 수 있습니다.

노드 모양

• 삼각형: 쿠버네티스 서비스

• 원: 워크로드

• 사각형: 애플리케이션

• 작은 원: Pod(파드)

노드 상태

HTTP 요청/응답 전체 중 에러(4xx, 5xx)의 비율

• 초록색: 에러율 5% 미만

• 주황색: 에러율 5% 이상

• 빨간색: 에러율 10% 이상

• 회색: 요청 수 없음

Pod 노드 상태

쿠버네티스 Pod의 Phase

• 초록색: Running 상태의 Pod

• 주황색: Pending 상태의 Pod

• 빨간색: Failed 상태의 Pod

엣지 색상

두 노드 간의 HTTP 요청에서 발생한 에러(4xx, 5xx)의 비율

• 초록색: 에러율 10% 미만

• 주황색: 에러율 10% 이상

• 빨간색: 에러율 20% 이상

• 파랑색: TCP 통신

• 회색: 상태 알 수 없음
