쿠버네티스 에이전트 옵션 설정

• 와탭 쿠버네티스 에이전트 배포 시 컨테이너 env 필드를 통해 설정할 수 있습니다.

• 컨테이너 내부 whatap.conf 파일을 수정해 설정할 수 있습니다.

• whatap.conf 파일 내 옵션이 컨테이너 env 필드에 설정된 옵션보다 높은 우선순위를 가집니다.

• whatap.conf 또는 컨테이너 env에 설정된 값이 없는 경우 기본값이 사용됩니다.

노트

컨테이너 내 애플리케이션 에이전트 옵션 설정

컨테이너 내 Java, Python, Node.js 등 애플리케이션의 모니터링을 위해 필요 설정을 whatap.conf 파일에 작성합니다. whatap.conf 파일을 통해 설정할 수 있는 옵션에 대한 자세한 내용은 다음 링크를 참조하세요.

• Java - whatap.conf 설정하기

• Node.js - whatap.conf 설정하기

• Python - whatap.conf 설정하기

컨테이너별 옵션 설정

whatap-node-helper

• collect_volume_detail_enabled bool

  기본값 true

  노드 에이전트에서 모든 컨테이너에 대한 exec df 명령어를 이용해 컨테이너 볼륨 정보 조회를 활성화합니다. 노드에 실행 중인 모든 컨테이너의 스토리지 사용량 및 볼륨 정보를 수집하는 기능을 활성화합니다.

• inject_container_id_to_apm_agent_enabled bool

  기본값 true

  와탭 APM 컨테이너에 exec를 이용한 container ID 주입을 활성화합니다. 와탭 APM으로 식별되는 컨테이너의 ID를 자동으로 추출합니다. 이를 APM 도구에 주입해 성능 모니터링 데이터와 컨테이너를 연결할 수 있습니다.

• debug bool

  기본값 false

  디버그 모드의 활성화 여부를 설정합니다. 디버그 모드 활성화 시 로그 레벨을 DEBUG로, 그렇지 않을 경우 INFO로 설정합니다.

• kube_config_path string

  기본값 ~/.kube/config

  Kubernetes 설정 파일 경로를 지정합니다. 미설정 시~/.kube/config 를 사용합니다.

• log_sys_out bool

  기본값 true

  로그 시스템 출력을 설정합니다. 옵션 값을 true로 설정 시 표준 출력(stdOut)과 파일에 동시에 로깅을 남깁니다. 변경 시 로깅 시스템에 즉시 반영됩니다.

• collect_kube_node_process_metric_enabled bool

  기본값 true

  노드에서 Kubernetes 관련 프로세스 모니터링을 활성화하거나 비활성화하는 플래그입니다. true로 설정하면 모니터링이 활성화되고, false로 설정하면 모니터링이 비활성화됩니다.

• collect_kube_node_process_metric_target_list list

  기본값 "kubelet,containerd-shim,containerd,docker,dockerd,crio,metrics-server, coredns,aws-k8s-agent,kube-proxy"

  기본적으로 Kubernetes 관련 프로세스를 모니터링합니다. 사용자가 특정 프로세스 리스트를 수정하여 임의로 모니터링할 프로세스를 설정할 수 있습니다.

  노트

  와탭에서 기본 설정된 모니터링 대상 프로세스 목록

  • kubelet

    각 노드에서 실행되는 컨트롤러로, 컨테이너의 상태를 지속적으로 모니터링하며 Kubernetes 마스터와 통신하여 워크로드가 올바르게 스케줄링되고 실행되도록 합니다. 컨테이너 상태 체크 및 노드 자원 관리를 담당합니다.

  • containerd

    컨테이너 실행을 위한 고성능 컨테이너 런타임입니다. 이미지 관리, 컨테이너 생성 및 실행, 네트워킹 등을 처리합니다.

  • dockerd

    Docker 컨테이너의 생성을 관리하는 주요 프로세스입니다. 이 프로세스는 컨테이너 이미지의 빌드, 배포, 실행, 네트워크 및 데이터 관리를 포함합니다.

  • crio

    Kubernetes를 위해 설계된 경량화된 컨테이너 런타임으로, CRI(Container Runtime Interface)를 구현하여 컨테이너 워크로드를 효율적으로 관리합니다.

  • coredns

    Kubernetes 클러스터 내부에서 DNS 서비스를 제공하는 프로세스로, 클러스터 내 서비스에 대한 네임 리졸루션을 처리합니다. 또한 서비스 디스커버리 및 로드 밸런싱 기능을 수행하며, 클러스터 내 서비스 간 통신을 원활하게 지원합니다.

  • aws-k8s-agent

    AWS 환경에서 Kubernetes 네트워크 인터페이스(VPC CNI)를 관리하는 에이전트입니다. 이 프로세스는 포드 간 통신을 위해 AWS 네트워크 자원(ENI)을 할당하고 해제하는 역할을 합니다. 문제가 발생하면 네트워크 연결 장애나 리소스 할당 오류가 발생할 수 있습니다.

  • kube-proxy

    Kubernetes 클러스터 내에서 네트워크 트래픽을 라우팅하는 프로세스입니다. 이 프로세스는 각 노드에서 실행되며, 서비스와 포드 간의 통신을 가능하게 합니다. 또한 iptables 혹은 IPVS와 같은 리눅스 네트워킹 기술을 사용하여 클러스터 내부의 요청을 올바른 포드로 전달합니다. 이를 통해 Kubernetes 클러스터 내의 서비스 디스커버리 및 로드 밸런싱을 지원합니다.

  • kube-apiserver

    Kubernetes API 서버로, 클러스터의 모든 요청을 처리하고 리소스 상태를 관리하는 중앙 구성 요소입니다. 인증, 권한 부여, 애드미션 컨트롤 등 클러스터의 전반적인 요청 처리를 담당합니다.

  • etcd

    Kubernetes 클러스터 상태 정보를 저장하는 분산 키-값 데이터베이스입니다. 클러스터의 상태 저장 및 복구에 중요한 역할을 합니다.

  • kube-controller

    여러 컨트롤러를 관리하고 실행하는 프로세스로, 클러스터 리소스의 상태를 유지하고 자동화 작업을 수행합니다. 노드 및 파드 상태 관리, 레플리케이션 유지 등 다양한 역할을 담당합니다.

  • kube-scheduler

    클러스터에서 파드를 적절한 노드에 배치하는 역할을 합니다. 파드의 요구 사항과 각 노드의 상태를 고려하여 최적의 노드를 선택합니다.

---

whatap-node-agent

• shutdown bool

  기본값 false

  수집 서버와 연결을 강제로 중단합니다. 통신 중지를 의미합니다.

• license string

  프로젝트에 발급된 라이센스를 사용해 에이전트를 식별합니다.

• whatap.server.host string

  기본값 13.124.11.223 혹은 13.209.172.35

  수집 서버의 IP를 설정합니다. delimiter의 경우 /:을 사용합니다.

• whatap.server.port number

  기본값 6600

  수집 서버의 데이터 수신 Port를 설정합니다.

• ONODE_NAME string

  기본값 NODE_NAME or NODE_IP 환경 변수값

  에이전트 노드 식별을 위한 이름을 설정합니다.

• tcp_connection_timeout number

  기본값 3000

  whatap-master-agent와 수집 서버 소켓 연결 시 타임아웃 시간을 설정합니다.

• tcp_so_timeout number

  기본값 60000

  소켓 연결 후 데이터 송수신 타임아웃 시간을 설정합니다.

• debug bool

  기본값 false

  디버그 모드의 활성화 여부를 설정합니다.

• gpuEnabled bool

  기본값 false

  GPU 모니터링의 활성화 여부를 설정합니다.

• count_interval number

  기본값 5000

  메트릭스(kube_pod, container)를 수집 서버에 전송하는 주기를 설정합니다. 기본값의 단위는 ms입니다.

  노트

  해당 옵션은 화면상 데이터 갱신 주기에 영향을 줄 수 있습니다. 자세한 내용은 다음 메트릭스별 영향을 받는 화면 구성요소를 참고하세요.

• collect_interval number

  기본값 5000

  에이전트가 apiserver에 요청해 메트릭스(kube_pod, container)를 수집하는 주기를 설정합니다.

  노트

  해당 옵션은 화면상 데이터 갱신 주기에 영향을 줄 수 있습니다. 자세한 내용은 다음 메트릭스별 영향을 받는 화면 구성요소를 참고하세요.

• collect_apiserver_metric_by_leader bool

  기본값 false

  해당 옵션이 활성화 된 경우 노드 에이전트는 메트릭 수집을 마스터 에이전트에 위임합니다. whatap-master-agent의 collect_apiserver_metric_by_leader 옵션 활성화 선행이 필요합니다. 메트릭 수집 위임을 통해 기존 whatap-node-agent가 발생시킨 apiserver 부하를 낮출 수 있습니다.

• kubelet_root_dir string

  기본값 /var/lib/kubelet

  kubelet 루트 디렉터리 경로를 설정합니다. 노드 에이전트는 이 경로를 기준으로 컨테이너 로그 경로의 심볼릭 링크를 해석합니다. Huawei Cloud Container Engine(CCE)과 같이 kubelet 루트 위치가 기본값과 다른 환경에서 사용합니다. 쉽게 말하면 표준 경로를 따르지 않는 환경에서 에이전트가 로그 파일을 찾도록 안내해 주는 옵션입니다.

• container_log_path string

  기본값 없음

  컨테이너 로그 디렉터리 경로를 직접 지정합니다. 미설정 시 노드 에이전트는 kubelet_root_dir 기반의 기본 경로와 /var/log/pods 같은 표준 경로를 차례로 탐색합니다. CCE 환경처럼 로그 경로가 비표준이어서 자동 탐색이 어려울 경우에만 이 옵션으로 명시적으로 지정합니다.

  노트

  kubelet_root_dir과 container_log_path는 컨테이너 런타임이나 클라우드 사업자가 표준과 다른 로그 경로를 사용할 때만 설정합니다. 일반적인 EKS·GKE·AKS·온프레미스 환경에서는 기본값으로 두어도 정상 동작합니다.

---

whatap-control-plane-helper

• port string

  기본값 9496

  whatap-control-plane-helper의 웹 서버 포트를 설정합니다.

• cycle number

  기본값 5

  control-plane-helper가 지표를 스크래핑하는 주기를 설정합니다. 기본값의 단위는 s입니다.

• collect_control_plane_monitoring_enabled bool

  기본값 false

  control-plane-monitoring 기능의 활성화 여부를 설정합니다.

• kube_config_path string

  기본값 ~.kube/config

  Kubernetes 설정 파일 경로를 지정합니다. 미설정 시 ~/.kube/config 를 사용합니다.

• kube_master_url string

  기본값 ~/.kube/config

  스크래핑을 위해 요청할 control-plane 의 url을 설정합니다. 미설정 시 ~/.kube/config 를 사용합니다.

• debug bool

  기본값 false

  whatap-control-plane-helper의 디버깅(로깅)의 활성화 여부를 설정합니다.

• kube_client_tls_verify bool

  기본값 true

  옵션값을 false로 설정하면 TLS 인증을 강제하지 않고, 인증 절차를 생략할 수 있습니다.

---

whatap-master-agent

• shutdown bool

  기본값 false

  수집 서버와 연결을 강제로 중단합니다. 통신 중지를 의미합니다.

• license string

  프로젝트에 발급된 라이센스를 사용해 에이전트를 식별합니다.

• whatap.server.host string

  기본값 13.124.11.223 혹은 13.209.172.35

  수집 서버의 IP를 설정합니다. delimiter의 경우 /:을 사용합니다.

• whatap.server.port number

  기본값 6600

  수집 서버의 데이터 수신 Port를 설정합니다.

• tcp_connection_timeout number

  기본값 3000

  whatap-master-agent와 수집 서버 소켓 연결 시 타임아웃 시간을 설정합니다.

• tcp_so_timeout number

  기본값 60000

  whatap-master-agent와 수집 서버 소켓 통신 시 타임아웃 시간을 설정합니다.

• debug bool

  기본값 false

  whatap-master-agent에서 DEBUG 레벨 로깅 활성화 여부를 설정합니다.

• collect_apiserver_metric_by_leader bool

  기본값 false

  whatap-master-agent가 스크래퍼의 리더로 동작 활성화 여부를 설정합니다. 활성화 시 whatap-master-agent 단독으로 apiserver에 메트릭을 요청합니다.

• collect_control_plane_monitoring_enabled bool

  기본값 false

  컨트롤 플레인 모니터링 기능의 활성화 여부를 설정합니다.

• master_to_control_plane_connection_timeout number

  기본값 5000

  whatap-master-agent가 whatap-control-plane-helper와 통신 시 connection timeout이 발생할 때까지의 시간을 설정합니다. 기본값의 단위는 ms입니다.

• master_to_control_plane_read_timeout number

  기본값 20000

  whatap-master-agent가 whatap-control-plane-helper와 통신 시 read timeout이 발생할 때까지의 시간을 설정합니다. 기본값의 단위는 ms입니다.

• control_plane_debug bool

  기본값 false

  컨트롤 플레인 모니터링에 대한 whatap-master-agent에서의 모든 디버그 로그 기능의 활성화 여부를 설정합니다.

• store_k8s_object_manifest_enabled bool

  기본값 true

  오브젝트 매니페스트 수집 기능의 활성화 여부를 설정합니다. 활성화 시 하루에 한번 클러스터 오브젝트들의 매니페스트 정보를 수집합니다.

• store_k8s_object_manifest_timezone string

  기본값 UTC

  오브젝트 매니페스트 수집을 위한 타임존을 설정합니다. 별도 설정이 없을 경우 기본값 UTC 기준 자정에 수집을 시작합니다.

  예, 한국 시간 기준으로 자정에 실행하고 싶을 경우 GMT+9 혹은 Asia/Seoul과 같이 타임존 설정

• store_k8s_object_manifest_max_fetch_limit number

  기본값 50

  한 번에 수집할 오브젝트의 조회 개수를 설정합니다. 별도 설정이 없을 경우 기본값 50 기준으로 1회 요청당 50개씩 요청합니다.

  예, 전체 Pod 개수가 90개인 클러스터에서 해당 옵션 30 설정 시 Pod 정보를 30개씩 3회 요청

메트릭스별 영향을 받는 화면 구성요소

kube_pod

• 대시보드 > 컨테이너 맵

  다음 예시 이미지의 Pod 뷰 기준 데이터는 kube_pod 메트릭스 수집 주기 및 수집 서버 전송 주기에 영향을 받습니다.

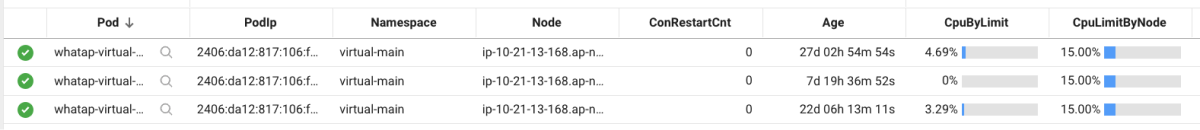

• 워크로드 > Pod 목록

  다음 예시의 데이터는 kube_pod 메트릭스 수집 주기 및 수집 서버 전송 주기에 영향을 받습니다.



• 대시보드 > 퍼포먼스 요약

  kube_pod 메트릭스를 이용하는 에이전트 설치 노드에서 실행 중인 Pod 수 차트 갱신 주기에 영향을 받습니다.

container

• 대시보드 > 컨테이너 맵

  다음 예시의 컨테이너 뷰 기준 화면 데이터 갱신 주기는 container 메트릭스의 영향을 받습니다.



• 컨테이너 > 컨테이너 이미지

  다음 예시의 데이터는 container 메트릭스의 영향을 받습니다.



• 대시보드 > 퍼포먼스 요약

  container 메트릭스를 이용하는 다음 차트의 갱신 주기에 영향을 받습니다.

  • 에이전트 설치 노드에서 실행 중인 컨테이너 수

  • 에이전트 설치 노드 수

  • Total Container CPU Request

  • Total Container CPU Usage

  • Node CPU

  • Node Memory

  • Container CPU Usage by Request

  • Container CPU Usage by Node

  • Container Memory Working Set by Request

  • Container Memory Failure Count

  • Container CPU Throttling Time

  • Container Network Receive Byte

  • Container Network Transmit Byte

• 클러스터 > 노드 상세

  다음 예시의 노드 상세 화면에서 컨테이너 목록의 갱신 주기는 container 메트릭스의 영향을 받습니다.
