사용량 현황

사용량 현황에서 디바이스의 상태 변화와 관련된 데이터를 실시간으로 확인할 수 있습니다. 디바이스와 인터페이스에 대한 지표를 시각적으로 제공하여 네트워크 성능 변화를 즉각적으로 파악할 수 있습니다.

기본 화면 및 설정

1. 상단 옵션 바 시간 선택에서 조회 시점을 선택할 수 있습니다. 선택한 시점 기준 최근 10분 데이터를 표시합니다.

2. 상단 옵션 바 매니저 선택에서 데이터를 수집하는 NMS 매니저를 선택해 사용량 현황을 확인할 수 있습니다.

3. 디바이스 선택 영역에서 분석할 디바이스 또는 특정 인터페이스를 선택하세요.

   선택	표시되는 뷰
   디바이스만 선택	Device 레벨 뷰(전체 인터페이스 트렌드)
   디바이스 > 인터페이스 선택	Interface 레벨 뷰(단일 인터페이스 상세)

4. 선택한 디바이스 또는 인터페이스 사용량 현황을 확인할 수 있습니다.

요약 탭과 인터페이스 정보 탭

디바이스를 선택하면 오른쪽 상세 영역에 요약 탭과 인터페이스 정보 탭이 나타납니다.

Item	Description
요약 탭	위젯으로 구성한 디바이스 대시보드. 위젯 위치와 크기를 바꾸거나 숨길 수 있음
인터페이스 정보 탭	인터페이스 목록 표. 행을 클릭하면 해당 인터페이스 상세로 이동

요약 탭은 항상 표시하는 고정 위젯과, 디바이스에 등록한 항목마다 하나씩 만드는 위젯으로 구성합니다.

표 | 요약 탭 위젯 구성

Item	Description
디바이스 시각화	장비 이름, 포트 배치, 인터페이스 표시 형식 전환
인터페이스 상태 카드	Total, Link Up, Link Down, Admin Down 인터페이스 수
Peak Throughput 카드	Throughput이 가장 높은 인터페이스
Throughput 차트	Total Throughput, Inbound Throughput, Outbound Throughput
Top N 표	일간, 최근 10분 기준 최대 처리량 인터페이스 순위
OID 위젯	디바이스 SNMP Polling에 등록한 OID마다 하나씩 표시. 제목 앞에 OID 태그 표시
Calculated Metric 위젯	디바이스에 만든 계산 지표마다 하나씩 표시. 제목 앞에 Calc 태그 표시

• 고정 위젯은 위치와 크기만 바꿀 수 있고 숨길 수 없습니다.

• 디바이스에 인터페이스 트래픽(AllInterfaces) OID를 등록하지 않았어도 Throughput 관련 위젯은 자리를 유지하고, 위젯 안에 등록 안내를 표시합니다.

• 위젯을 숨겨도 데이터 수집은 계속됩니다. 화면에서만 사라집니다.

위젯 관리

요약 탭의 위젯 배치는 디바이스마다 저장되며, 같은 프로젝트의 모든 사용자가 같은 배치를 봅니다. 배치를 바꾸려면 프로젝트 수정 권한이 필요합니다. 권한이 없으면 위젯을 옮기거나 숨길 수 없고, OID 등록, 계산 지표 추가, 차트 표시 형태 변경만 할 수 있습니다.

화면에서 바로 바꾸기

1. 위젯을 끌어 위치를 옮기거나, 위젯 모서리를 끌어 크기를 조절하세요.

2. 위젯을 숨기려면 위젯 오른쪽 위 아이콘을 클릭한 뒤 화면에서 숨기기를 선택하세요. 위젯을 마우스 오른쪽 버튼으로 클릭해도 같은 메뉴가 열립니다.

   • 같은 메뉴의 표시 형태 변경을 선택하면 Chart Setting 창이 열립니다.

3. 화면 위쪽 디바이스 이름 옆에 저장 안 됨 표시와 함께 나타나는 배치 저장 버튼을 클릭하세요. 바꾸기 전 상태로 돌리려면 배치 되돌리기 버튼을 클릭하세요.

• 저장하지 않은 채 다른 디바이스를 선택하거나 인터페이스 정보 탭으로 이동하면 변경을 버릴지 확인하는 창이 나타납니다.

• 다른 사용자가 같은 디바이스의 배치를 먼저 저장했다면 다른 사용자가 배치를 바꿨습니다. 안내가 나타납니다. 새 배치 보기 버튼을 클릭하면 최신 배치를 불러옵니다. 이 상태에서 저장하면 덮어쓸지 확인하는 창이 나타납니다.

위젯 관리 창 사용하기

요약 탭 오른쪽 위 위젯 관리 버튼을 클릭하세요. 위젯이 없는 빈 영역을 마우스 오른쪽 버튼으로 클릭해도 위젯 관리 창이 열립니다.

Item	Description
배치	요약 탭을 축소한 편집 영역. 위젯을 끌어 옮기거나 크기 조절, 상자의 × 버튼으로 숨김
목록	OID 탭과 Calculated Metric 탭으로 나뉜 등록 항목 목록. 상태(전체, 표시 중, 숨김) 필터와 검색 제공
화면 표시 스위치	끄면 숨김, 켜면 다시 표시. 다시 표시한 위젯은 배치 맨 아래에 추가
등록 해제 버튼	디바이스에서 해당 OID 등록을 해제하거나 계산 지표를 삭제

1. 배치 영역과 목록에서 위젯 배치와 표시 여부를 바꾸세요. 바꾼 항목에는 적용 전 표시가 붙고, 아래쪽에 적용하지 않은 변경 건수가 표시됩니다.

2. 적용 버튼을 클릭하세요. 변경을 요약 탭에 반영하고 바로 저장합니다. 편집 전으로 돌리려면 되돌리기 버튼을 클릭하세요.

   • 배치 초기화 버튼을 클릭하면 숨김이 없는 기본 배치로 돌아갑니다. 이 변경도 적용 버튼을 클릭해야 저장됩니다.

항목 추가하기

• OID 탭에서 OID 추가 버튼을 클릭하면 OID 카탈로그에서 OID를 골라 디바이스에 등록할 수 있습니다. 카탈로그에 없는 OID는 같은 화면에서 새로 만들 수 있습니다.

• Calculated Metric 탭에서 Calculated Metric 추가 버튼을 클릭하면 현재 디바이스를 대상으로 계산 지표를 만들 수 있습니다.

• 추가한 항목은 적용 버튼과 관계없이 바로 등록되며, 배치 맨 아래에 위젯으로 나타납니다.

주의

등록 해제는 되돌릴 수 없습니다. 같은 OID를 다시 등록하면 이전 위치와 숨김 상태는 복원되지 않습니다. 디바이스의 계산 지표가 수식에 사용 중인 OID는 등록을 해제할 수 없으며, 해당 계산 지표 목록을 안내합니다.

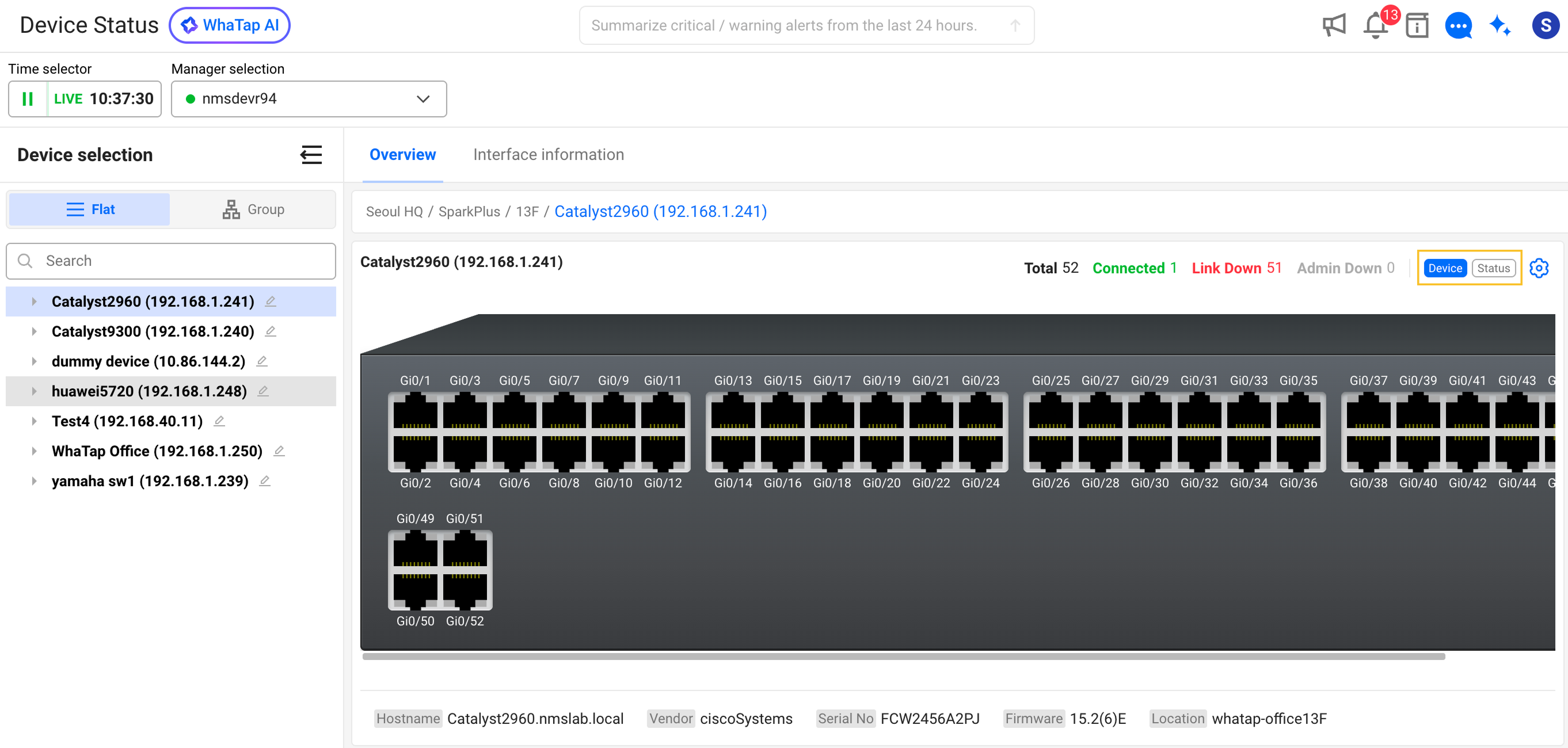

인터페이스 표시 형식

디바이스를 선택하면 인터페이스 표시 형식을 선택할 수 있습니다.

Item	Description
디바이스	실제 장비 전면과 같은 형태로 포트를 배치해 표시
상태	인터페이스 상태를 목록 형태로 표시

물리 포트 정보가 없는 장비는 프레임 대신 수집된 인터페이스 포트 정보가 없습니다. 안내가 표시되며, 포트 배치 설정 진입점도 노출되지 않습니다.

포트 배치 설정

디바이스 형식에서는 화면에 표시할 포트 배치를 장비 실물에 맞게 조정할 수 있습니다.

1. 아이콘을 클릭하세요. 포트 배치 설정 창이 열립니다.

2. 프레임 영역에서 장비 규격을 선택하세요.

   Item	Description
   폭	한 행이 수용하는 포트 수. 24포트 또는 48포트
   높이	프레임 행 수. 1부터 3까지
   SFP 포트	각 행 오른쪽에 여분 포트 슬롯 4개 추가

3. 포트를 드래그하거나, 포트를 클릭한 뒤 옮길 자리를 클릭해 위치를 바꾸세요.

4. 적용 버튼을 클릭해 저장하세요. 되돌리려면 취소 버튼을 클릭하세요.

   • 기본 배치로 돌아가려면 기본 배치로 되돌리기 버튼을 클릭하세요.

노트

프레임 용량이 부족하면 {count}개 포트가 프레임 밖에 남았습니다. 폭이나 높이를 키우세요. 안내가 표시됩니다. 모든 포트가 배치되면 배치된 포트 수와 남은 슬롯 수가 표시됩니다.

노트

상태 형식이거나 편집할 물리 포트가 없으면 포트 배치 설정 버튼이 비활성 상태로 표시되고, 사유가 툴팁으로 안내됩니다.

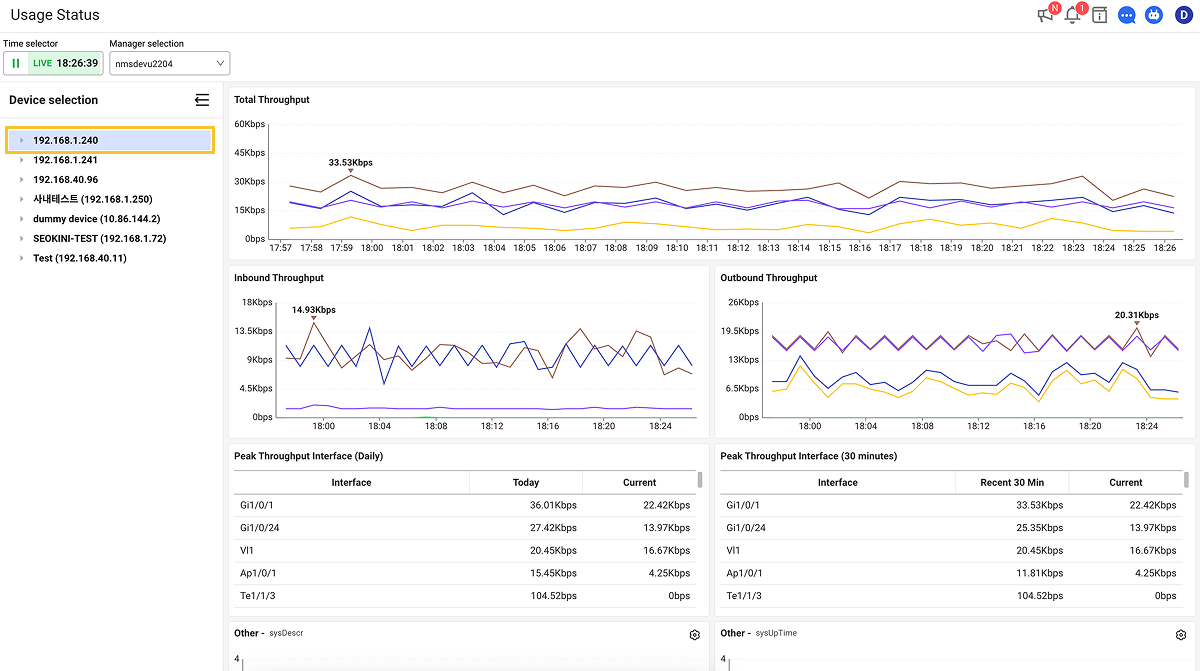

사용량 현황(Device)

디바이스를 선택하면 해당 디바이스의 전체 인터페이스 트래픽 추이를 라인 차트로 표시합니다.

차트 패널

패널	설명
Total Throughput	전체 인터페이스 합산 처리량으로 화면 전체 너비로 표시됨
Inbound Throughput	인터페이스별 인바운드 트래픽으로 각 인터페이스가 개별 라인으로 표시됨
Outbound Throughput	인터페이스별 아웃바운드 트래픽
Top N (Daily)	일간 최대 처리량 기준 인터페이스 순위 테이블
Top N (10분)	최근 10분 최대 처리량 기준 인터페이스 순위 테이블

Top N 테이블 컬럼

Column	Description
Interface	인터페이스 이름
Today / Recent 10 Min	해당 기간 내 최대 처리량(bps 단위)
Current	현재 처리량(bps 단위)

노트

Top N 테이블은 처리량 기준 내림차순으로 정렬되어 가장 많은 트래픽을 사용하는 인터페이스를 빠르게 식별할 수 있습니다.

Private MIB 위젯

디바이스 SNMP Polling에 커스텀 OID(Private MIB)를 등록하면 OID 하나마다 위젯 하나를 요약 탭에 추가합니다. 디바이스를 대상으로 만든 계산 지표(Calculated Metric)도 지표 하나마다 위젯 하나를 추가합니다.

Item	Description
표시 대상	AllInterfaces 외 카테고리로 등록한 OID, 디바이스를 대상으로 만든 계산 지표
위젯 내용	OID 또는 계산 지표별 차트
배치	고정 위젯 아래에 2열로 배치. 위치와 표시 여부는 위젯 관리에서 변경

계산 지표 위젯 제목 옆 정보 아이콘에 마우스를 올리면 수식과 구성 OID 목록을 확인할 수 있습니다.

Private MIB 차트 커스터마이징

위젯 오른쪽 위 아이콘을 클릭한 뒤 표시 형태 변경을 선택하면 Chart Setting 창이 열립니다. Chart Setting 창은 세 영역으로 구성됩니다.

영역	설명
Chart Preview	현재 설정으로 차트가 어떻게 표시되는지 미리 확인
OID Information	해당 OID의 상세 정보
	OID: 수집 대상 OID (예를 들어 1.3.6.1.4.1.9.6.1.101.1.8.0) MIB Info: MIB 모듈과 심볼 정보 (예를 들어 CISCOSB-MIB::rlCpuUtilDuringLastMinute) Node Type: MIB 노드 타입 (예를 들어 Integer32, Counter64) Description: MIB 파일에 정의된 OID 설명
Chart Setting	차트 유형, 단위 등 설정 옵션

Chart Setting 옵션

Chart Setting 옵션인 시간 범위, 차트 유형, 단위를 설정합니다.

Time Range(시간 범위)

옵션	설명	사용 가능한 차트
Recent 30 Min	최근 30분 데이터를 시계열로 표시	Line, Bar
Latest	가장 최근 값만 표시	Text, Table

노트

Time Range를 변경하면 사용 가능한 Chart Type이 자동으로 변경됩니다.

Chart Type(차트 유형)

유형	차트	설명
Time Range가 Recent 30 Min인 경우	Line	시계열 라인 차트. 트렌드 분석에 적합
	Bar	시계열 막대 차트. 구간별 비교에 적합
Time Range가 Latest인 경우	Text	최신 값을 큰 텍스트로 표시. 단일 지표 모니터링에 적합
	Table	테이블 형태로 표시. 여러 인덱스 값 비교에 적합

Unit(단위)

단위	설명	사용 예시
Count	일반 숫자(기본값)	패킷 수, 세션 수
Byte	바이트 단위 자동 변환(KB, MB, GB)	메모리 사용량, 파일 크기
Bit	비트 단위 자동 변환(Kb, Mb, Gb)	저장 용량
bps	초당 비트 자동 변환(Kbps, Mbps, Gbps)	대역폭, 처리량
Percent (0-100)	퍼센트(0 ~ 100 범위)	CPU 사용률, 메모리 사용률
Percent (0-1)	퍼센트(0 ~ 1 범위, 100 곱해서 표시)	일부 장비의 사용률
Severity	커스텀 상태값 매핑	장비 상태, 알람 수준

Severity 커스터마이징

Unit을 Severity로 선택하면 숫자 값을 의미 있는 상태 레이블로 매핑할 수 있습니다.

기본 Severity 설정

Value	Label
0	Normal
1	Warning
2	Critical

Severity 설정 방법

1. Unit 드롭다운에서 Severity를 선택하세요.

2. 기본 3개의 상태 (Normal, Warning, Critical)가 표시됩니다.

3. 각 상태의 설정을 수정합니다.

   • Label: 화면에 표시될 상태명 (예를 들어 정상, 경고, 위험)

   • Value: 해당 상태로 인식할 OID 값 (정수)

4. Add Severity 버튼으로 새 상태를 추가합니다.

5. X 버튼을 클릭해 불필요한 상태를 삭제합니다.

팁

Severity는 SNMP 장비의 상태 코드를 사람이 읽기 쉬운 레이블로 변환할 때 유용합니다.

Severity 사용 예시

장비 운영 상태 모니터링

Value	Label	의미
1	Running	정상 운영 중
2	Standby	대기 상태
3	Down	장애 상태

포트 상태 모니터링

Value	Label	의미
1	Up	활성
2	Down	비활성
3	Testing	테스트 중

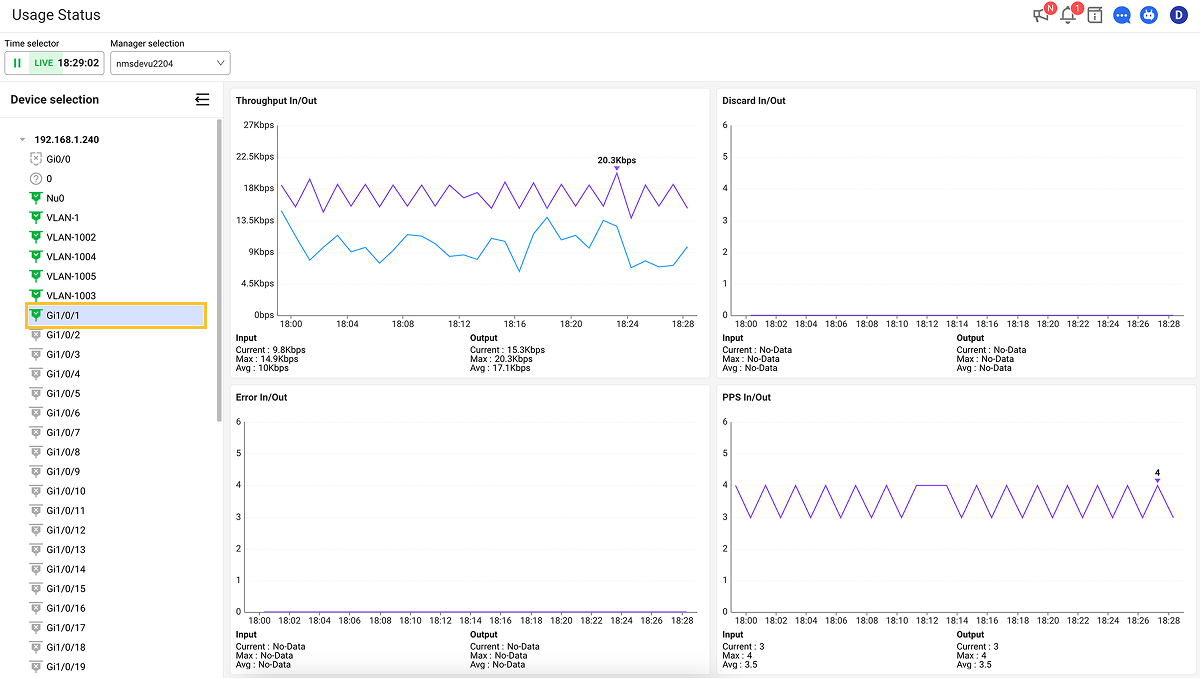

사용량 현황(Interface)

특정 인터페이스를 선택하면 해당 포트의 상세 지표를 4개 차트 패널로 표시합니다.

차트 패널

패널	지표	단위	설명
Throughput In/Out	bpsIn, bpsOut	bps	인바운드/아웃바운드 처리량
Discard In/Out	discardIn, discardOut	count	폐기된 패킷 수
Error In/Out	errorIn, errorOut	count	에러 발생 패킷 수
PPS In/Out	ppsIn, ppsOut	count	초당 패킷 수

통계 정보

각 차트 하단에 Input/Output 통계가 표시됩니다.

항목	설명
Current	현재 값(가장 최근 데이터 포인트)
Max	조회 기간 내 최대값
Avg	조회 기간 내 평균값

트래픽 알림 설정

디바이스 목록에서 트래픽이 많은 디바이스나 인터페이스를 발견했을 때 그 자리에서 트래픽 알림을 걸 수 있습니다. 설정한 임계치는 Throughput 차트에 점선으로 겹쳐 실제 트래픽과 비교할 수 있습니다.

목록에서 알림 설정하기

1. 왼쪽 목록에서 디바이스 또는 인터페이스 행에 마우스를 올리고, 행 끝에 나타나는 더보기 버튼을 클릭하세요. 행을 마우스 오른쪽 버튼으로 클릭해도 같은 메뉴가 열립니다.

2. 메뉴에서 알림을 걸 지표를 선택하세요.

   Item	Description
   bps_total 이벤트 설정	인바운드와 아웃바운드를 더한 Throughput 기준 알림
   bps_in 이벤트 설정	인바운드 Throughput 기준 알림
   bps_out 이벤트 설정	아웃바운드 Throughput 기준 알림
   별칭 수정	인터페이스 별칭 편집 창 열기

   • 이미 알림이 있는 지표는 이벤트 수정으로 표시하고, 옆에 켜짐 또는 꺼짐 상태를 함께 표시합니다.

   • 인터페이스 이름을 수집하지 못한 인터페이스는 지표 항목을 선택할 수 없습니다.

3. 경고 알림 > 이벤트 설정의 NMS 알림 탭으로 이동하면서 트래픽 이벤트 설정 창이 열립니다. 같은 대상과 지표의 알림이 이미 있으면 그 알림을 수정 상태로 엽니다.

트래픽 이벤트 설정 창

Item	Description
사용	알림 사용 여부
감시 대상	디바이스 전체, 직접 선택, 제외, 대역 중 선택
인터페이스 명	감시 대상이 디바이스 1대일 때만 선택 가능. 선택하지 않으면 디바이스 전체 기준
지표	bps_total, bps_in, bps_out 중 선택
임계치	위험, 경고, 정보 레벨별 부등호, 값, 단위
시뮬레이션	기간을 선택해 현재 조건으로 알림이 몇 번 발생했을지 확인
알림 방식	발생할 때 한 번, 해소될 때 한 번 또는 조건을 만족하는 동안 계속
상세 설정	이벤트 이름과 메시지, 발생 횟수, 일시 중지, 이벤트 동작 시간, 이벤트 수신 태그

• 임계치 기본값은 링크 속도의 90%(위험), 70%(경고), 50%(정보)입니다. 링크 속도를 알 수 없으면 900Mbps, 700Mbps, 500Mbps입니다. 정보 레벨은 꺼진 상태로 시작합니다.

• 이벤트 수신 태그를 선택하지 않으면 전체 멤버가 알림을 받습니다.

• 저장되는 조건 보기를 클릭하면 실제로 저장할 조건식을 확인할 수 있습니다.

• 저장한 알림은 NMS 알림 탭 목록에 메트릭스 이벤트로 함께 표시됩니다.
